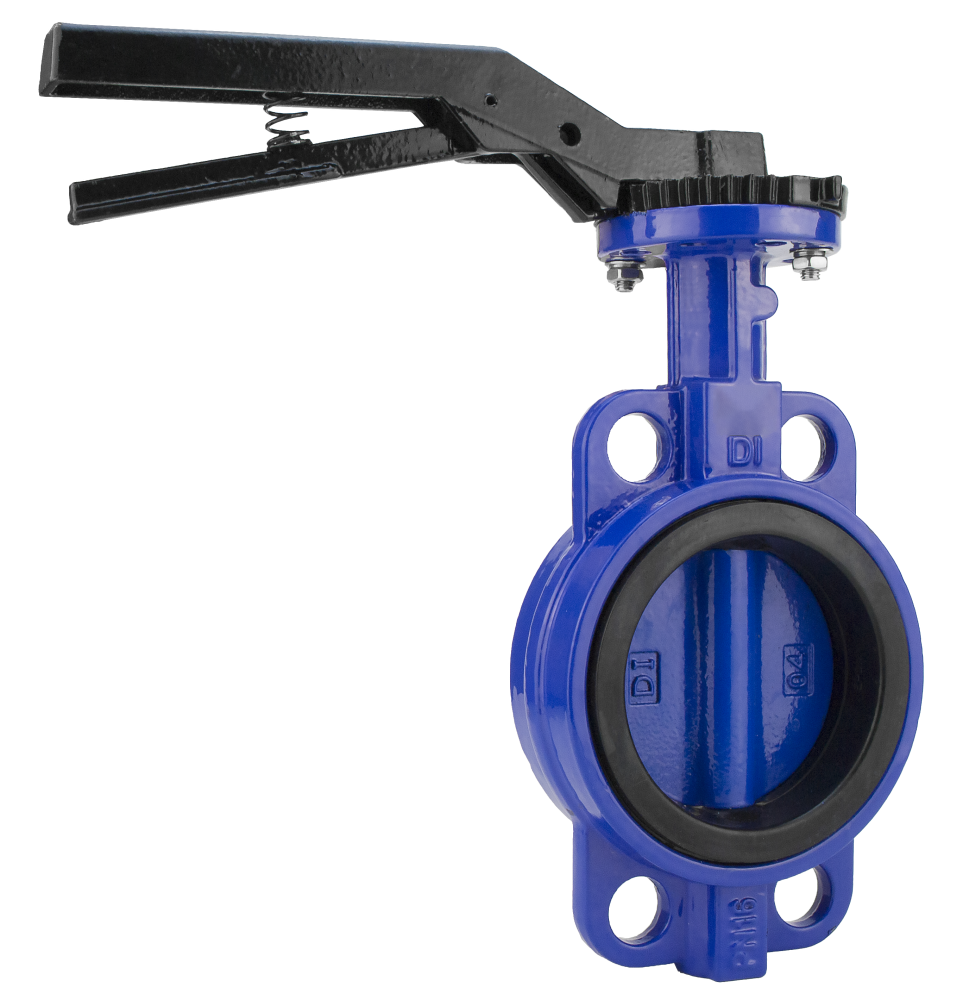

Дисковый поворотный затвор с чугунной рукояткой REON тип RSV80-T DN 80

Главная

Каталог

Запорно-регулирующая арматура

Стальные задвижки и затворы

Дисковый поворотный затвор с чугунной рукояткой REON тип RSV80-T DN 80

Главная

Каталог

Запорно-регулирующая арматура

Стальные задвижки и затворы

Дисковый поворотный затвор с чугунной рукояткой REON тип RSV80-T DN 80

Артикул: 080RSV80-T

0 0 отзывов

4 583.00 руб. / шт

4 124.70 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Технические характеристики

1	Номинальный диаметр, DN	40-200 мм
2	Максимальное давление, РN	16 бар
3	Диапазон допустимых температур	От -15˚С до +120˚С (кратковременно)
4	Рабочая температура	От -10˚С до +95˚С
5	Максимальная температура	+120˚С (кратковременно)
6	Тип присоединения	Межфланцевый
7	Класс герметичности	А (по ГОСТ 9544-2015)
8	Ответные фланцы	Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

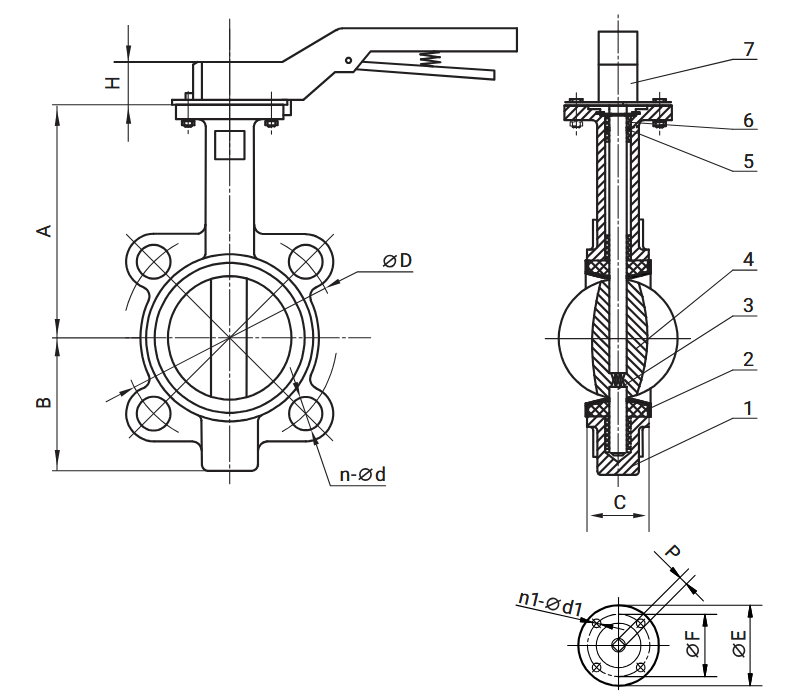

Габаритные и присоединительные размеры

Артикул	DN	Верхний фланец	Габаритные и присоединительные размеры, мм											Масса, кг
Артикул	DN	ISO 5211	A	B	C	H	K	P	D	n-d	Е	F	n1-d1	Масса, кг
040RSV80-T	40	F05	140	70	33	21	216	9	110	4-18	65	50	4-8	2,1
050RSV80-T	50	F05	155	80	42	21	216	9	125	4-18	65	50	4-8	2,45
065RSV80-T	65	F05	168	86	45	21	216	9	145	4-18	65	50	4-8	2,95
080RSV80-T	80	F05	173	95	45	21	216	9	160	4(8)-18	65	50	4-8	3,2
100RSV80-T	100	F07	192	113	52	23	238	11	180	4(8)-18	90	70	4-10	4,75
125RSV80-T	125	F07	203	123	54	26	257	14	210	4(8)-18	90	70	4-10	6,1
150RSV80-T	150	F07	217	142	56	26	257	14	240	4(8)-23	90	70	4-10	7,3
200RSV80-T	200	F10	252	179	61	33	354	17	295	4(12)-23	125	102	4-12	12,6

Kv (м³/ч) при открытии на угол

DN, mm	10°	20°	30°	40°	50°	60°	70°	80°	90°
40	0,05	3	6	12	21	31	44	60	65
50	0,09	4	10	21	39	55	77	107	116
65	0,17	7	17	32	56	84	123	175	189
80	0,26	10	19	33	60	99	157	236	259
100	0,43	15	31	67	119	197	312	468	514
125	1	25	52	114	203	336	540	797	876
150	2	39	81	176	314	518	821	1231	1353
200	3	76	161	350	623	1030	1631	2446	2687

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG40
2	Седловое уплотнение	EPDM
3	Шток	Нержавеющая сталь (AISI416)
4	Диск	Высокопрочный чугун GGG40 с эпоксидным покрытием
5	Подшипник (4 шт)	PTFE
6	Уплотнительное кольцо (2 шт)	NBR
7	Рукоятка	Чугун

Диаграмма зависимости «Температура-Давление»

ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
2. При установке дисковых поворотных затворов прокладки не используются.
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
