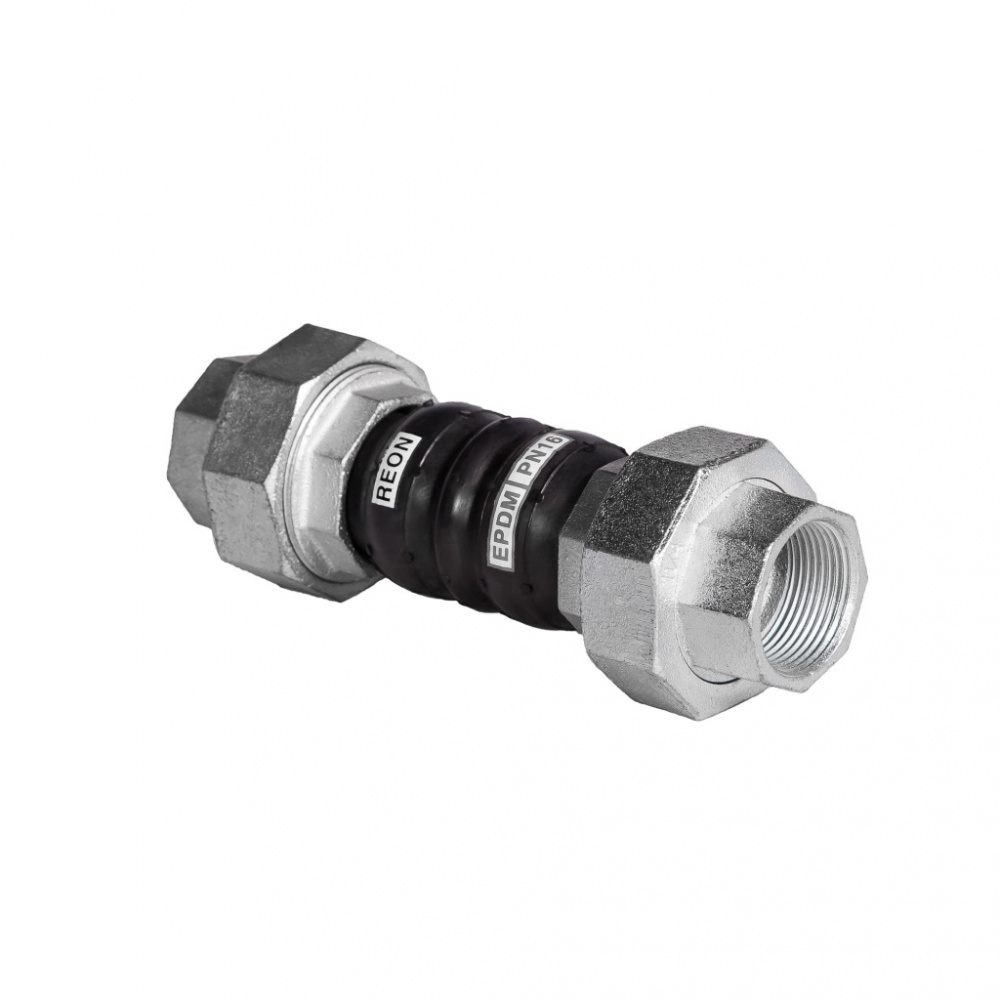

Гибкие вставки (виброкомпенсаторы) резиновые резьбовые REON тип RSV11-EU DN 80

Описание

Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.

Область применения

Гибкие вставки применяются в системах отопления, холодного и горячего водоснабжения.

Технические характеристики

1	Номинальный диаметр, DN	15-80 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -10ºС до +110ºС
4	Рабочая температура	От -10˚С до +95˚С
5	Максимальная температура	+110˚С
6	Присоединение	Резьбовое

Габаритные и присоединительные размеры

Артикул	DN	L	L1 сжатие	L2 растяжение	L3 боковое смещение	Угловое смещение (изгиб)	Масса, кг
015RSV11-EU	15	200	22	5	22	22.5⁰	0,7
020RSV11-EU	20	200	22	5	22		0,8
025RSV11-EU	25	200	22	6	22		1,2
032RSV11-EU	32	200	22	6	22		1,5
040RSV11-EU	40	200	22	6	22		2,1
050RSV11-EU	50	200	22	6	22		2,7
065RSV11-EU	65	240	22	6	22		4
080RSV11-EU	80	240	22	6	22		5,7

Материалы конструкции

1	Корпус	EPDM, армирован нейлоновым шинным кордом
2	Муфта	Чугун, покрытый никелем

Диаграмма зависимости «Температура-Давление»

Внимание!

Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Условия монтажа

При установке гибкой вставки необходимо тщательно очистить уплотнительные поверхности и присоединительные фланцы.

Условия эксплуатации

• Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке.
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах.
2. Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.
3. Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм.
4. Недопустимо скручивание гибкой вставки при монтаже.
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки.
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода).
7. Исключить возможность повреждения гибкой вставки острыми краями трубы.
8. Недопустима одновременная работа гибкой вставки на растяжение и сдвиг.
9. При установке гибкой вставки на всасывании насоса недопустимо растяжение.
10. .При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована.
11. Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции.
12. .Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте.
13. .При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.
14. .Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
