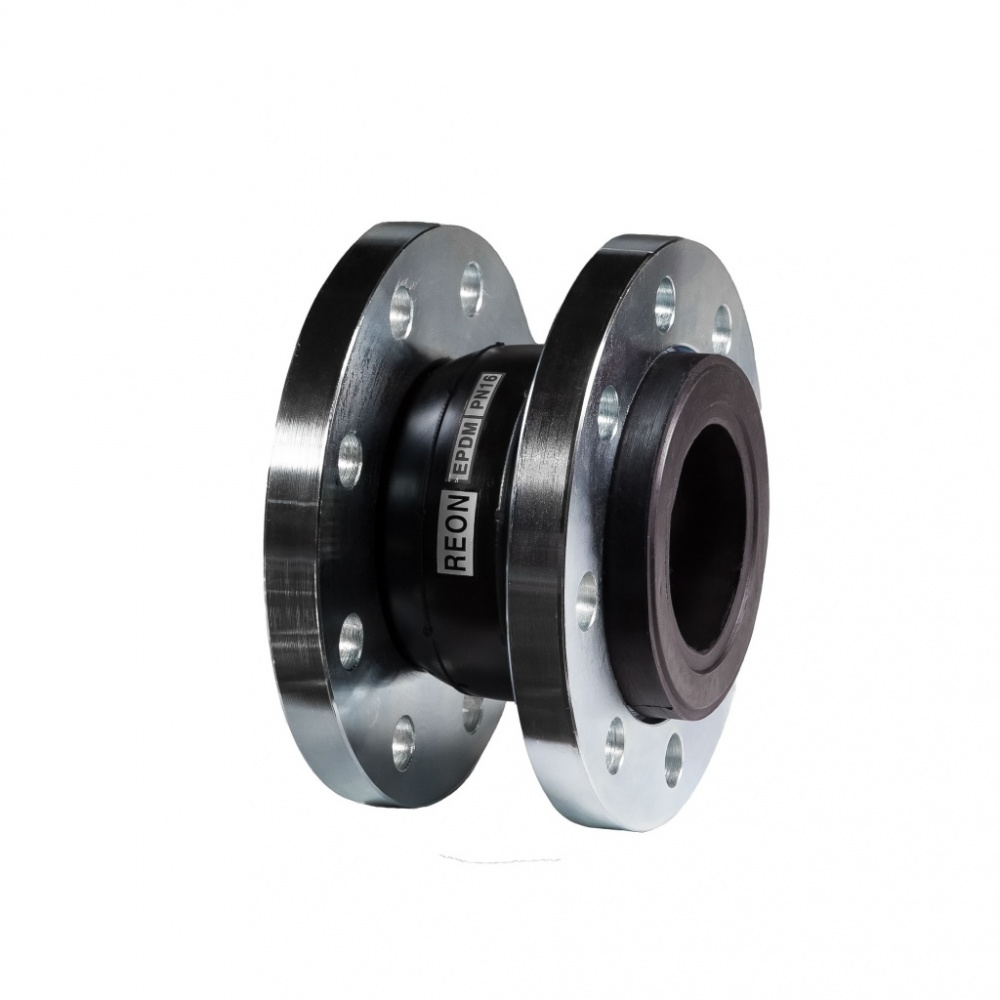

Гибкие вставки (виброкомпенсаторы) резиновые фланцевые REON тип RSV13 DN 200 PN10

Описание

Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.

Область применения

Гибкие вставки применяются в системах отопления, холодного и горячего водоснабжения.

Технические характеристики

1	Номинальный диаметр, DN	200-600 мм
2	Максимальное давление, PN	10 бар
3	Диапазон допустимых температур	От -10ºС до +110ºС
4	Рабочая температура	От -10˚С до +95˚С
5	Максимальная температура	+110˚С
6	Присоединение	Фланцевое

Габаритные и присоединительные размеры

Артикул	DN	L	D1	D	L1 сжатие	L2 растяжение	L3 боковое смещение	n-Ød	Угловое смещение (изгиб)	Масса, (кг)
200RSV13	200	203	295	340	25	14	22	8-Ø22	15°	20,00
250RSV13	250	237	355	405	25	14	22	12-Ø22		30,00
300RSV13	300	260	410	460	25	14	22	12-Ø22		34,00
350RSV13	350	265	470	520	25	16	22	16-Ø22		38,00
400RSV13	400	265	525	580	25	16	22	16-Ø26		44,00
450RSV13	450	265	585	640	25	16	22	20-Ø26		65,00
500RSV13	500	265	650	715	25	16	22	20-Ø26		100,00
600RSV13	600	265	770	840	25	16	22	20-Ø30		120,00

Материалы конструкции

1	Корпус	EPDM, армирован нейлоновым шинным кордом
2	Проволочное кольцо	Стальная проволока
3	Фланец	Сталь СТ.20

Диаграмма зависимости «Температура-Давление»

Внимание!

Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Условия монтажа

При установке гибкой вставки необходимо тщательно очистить уплотнительные поверхности и присоединительные фланцы.

Условия эксплуатации

• Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке.
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах.
2. Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.
3. Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм.
4. Недопустимо скручивание гибкой вставки при монтаже.
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки.
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода).
7. Исключить возможность повреждения гибкой вставки острыми краями трубы.
8. Недопустима одновременная работа гибкой вставки на растяжение и сдвиг.
9. При установке гибкой вставки на всасывании насоса недопустимо растяжение.
10. .При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована.
11. Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции.
12. .Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте.
13. .При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.
14. .Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
