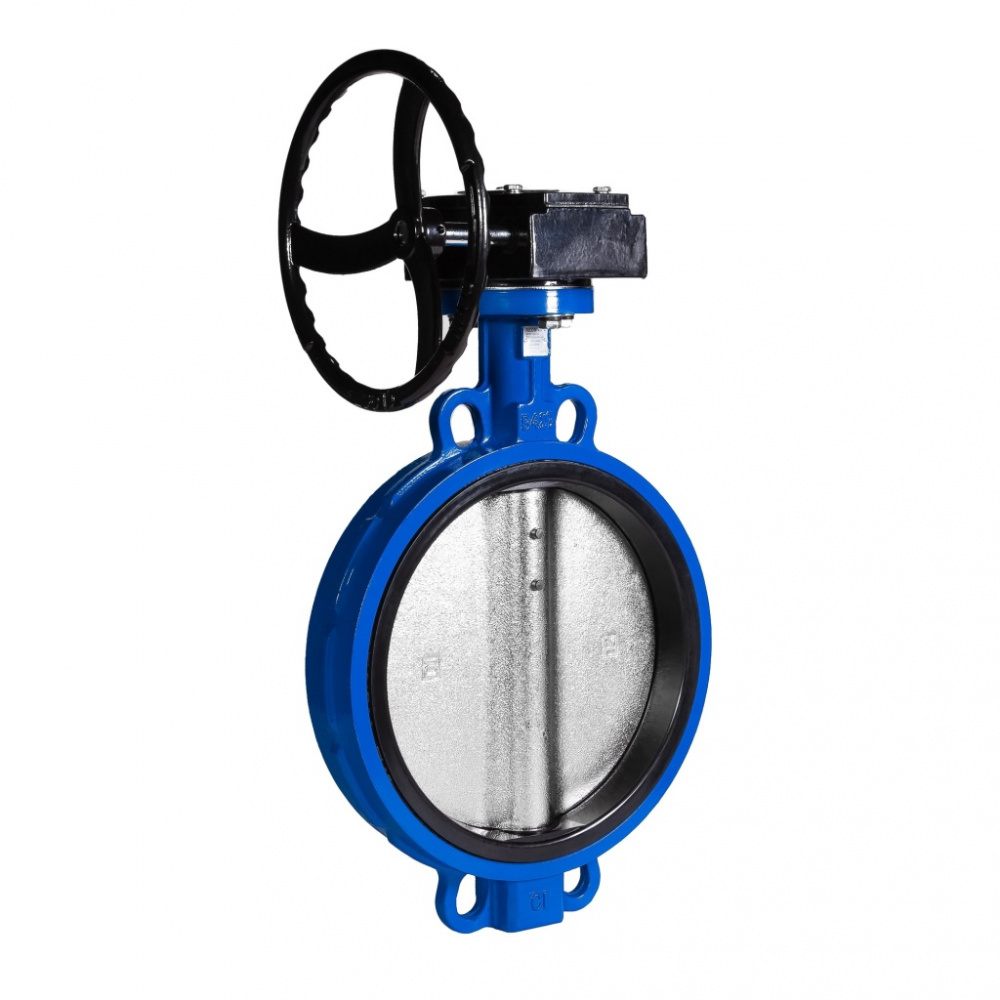

Затвор чугунный межфланцевый с ручным редуктором REON тип RSV40 DN 400 PN16

Артикул: 400RSV40

0 0 отзывов

83 778.00 руб. / шт

75 400.20 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ 1-2 дня

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Технические характеристики

1	Номинальный диаметр, DN	40-800 мм
2	Максимальное давление, РN	16 бар
3	Рабочая температура	От -10˚С до +95˚С
4	Максимальная температура	+120˚С (кратковременно)
5	Тип присоединения	Межфланцевый
6	Класс герметичности	А по ГОСТ 9544-2015
7	Ответные фланцы	Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

Габаритные и присоединительные размеры

Артикул	DN	Габаритные и присоединительные размеры, мм													Масса, кг
Артикул	DN	L	Ø1	Z-Ød	A	B	H	E	F	D1	D2	4xØ1	D3	T1	Масса, кг
40RSV40 50RSV40	40/50	43	125	4-Ø19	64	121	280	240	115	Ø77	Ø57	4хØ6,5	Ø12,7	3	4,9
65RSV40	65	46	145	4-Ø19	73	130	300	265	115						5,2
80RSV40	80	46	160	4-Ø19	93	151	350	300	115						5,8
100RSV40	100	52	180	4-Ø19	110	169	375	335	115	Ø92	Ø70	4хØ10,5	Ø15,8	5	7,1
125RSV40	125	56	210	4-Ø19	132	188	420	365	115	Ø92	Ø70	4хØ10,5	Ø19	5	9
150RSV40	150	56	240	4-Ø23	137	200	445	398	118	Ø92	Ø70	4хØ10,5	Ø19	5	9,4
200RSV40	200	60	295	4-Ø23	169	241	580	490	170	Ø115	Ø89	4хØ14,3	Ø22,2	5	17,13
250RSV40	250	68	355	4-Ø23	203	275	674	564	184	Ø115	Ø89	4хØ14,3	Ø28,6	8	24,7
300RSV40	300	78	410	4-Ø23	233	314	723	629	186	Ø140	Ø108	4хØ14,3	Ø31,8	8	36,8
350RSV40	350	78	470	4-Ø23	264	334	780	680	186	Ø140	Ø108	4хØ14,3	Ø31,8	8	47,4
400RSV40	400	102	525	4-Ø28	315	368	938	788	538	Ø197	Ø159	4хØ21	Ø33,34	10	83
450RSV40	450	114	585	4-Ø28	353	402	1008	858	538	Ø197	Ø159	4хØ21	Ø38	10	94
500RSV40	500	127	650	4-Ø28	387	445	1089	939	538	Ø197	Ø159	4хØ21	Ø41,15	10	114
600RSV40	600	154	770	4-Ø31	450	507	1265	1065	538	Ø276	Ø216	4хØ23	Ø50,65	16	188
700RSV40	700	165	840	4-Ø33	514	632	1479	1279	578	Ø300	Ø254	8хØ18	Ø55	16	294
800RSV40	800	190	950	4-Ø36	560	726	1623	1423	578	Ø300	Ø254	8хØ18	Ø55	16	366

Материалы конструкции

1	Корпус	DN40-250 чугун GG25 DN300-800 чугун GGG40
2	Нижний подшипник	Армированный PSF/PCU c графитовой вставкой+PTFE
3	Седловое уплотнение	EPDM
4	Диск	Высокопрочный чугун GGG40, покрытый никелем Ni
5	Штифт	Нержавеющая сталь
6	Шток	Нержавеющая сталь
7	Подшипник	Армированный PSF/PCU c графитовой вставкой+PTFE
8	Подшипник (2 шт.)	Армированный PSF/PCU c графитовой вставкой+PTFE
9	Уплотнительное кольцо	NBR
10	Манжета	EPDM
11	Шпонка	Нержавеющая сталь
12	Редуктор	Кованная сталь
13	Шильдик	Алюминий

Диаграмма зависимости «Температура-Давление»

ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
2. При установке дисковых поворотных затворов прокладки не используются.
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
