Задвижка чугунная с обрезиненным клином REON тип RSV61 с электроприводом 220В DN 125 PN16

Артикул: 125RSV61

0 0 отзывов

176 433.00 руб. / шт

158 789.70 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

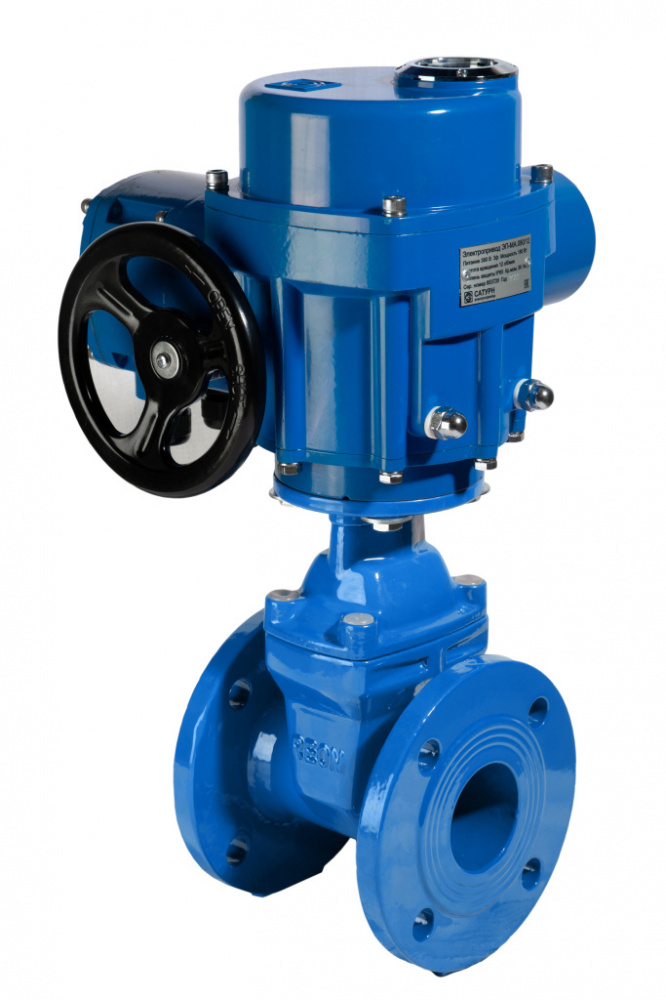

Задвижка чугунная с обрезиненным клином в комплекте с электроприводом САТУРН ЭП-М используются в различных отраслях в качестве запорного устройства. Электроприводы многооборотные САТУРН ЭП-М (далее электропривод) предназначены для дистанционного и местного управления задвижками.

Область применения

Задвижки с обрезиненным клином применяется в системах холодного и горячего водоснабжения, системах пожаротушения, а также конструкция задвижки позволяет использовать ее в системах канализации.

Технические характеристики

1	Номинальный диаметр	50-600 мм
2	Максимальное давление, PN	DN50-125 PN10/16
3	Диапазон допустимых температур	от -10ºС до +120ºС
4	Рабочая температура	от -10ºС до +95ºС
5	Максимальная температура	+120ºС (кратковременно)
6	Присоединение	Фланцевое
7	Класс герметичности	А (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	DN	Габаритные размеры, мм						Присоединительные фланцы, мм						Вес, кг
Артикул	DN	L	H	A	B	C	E	D	K	G	n-d1	b	f	Вес, кг
050RSV61	50	150	391	378	335	233	158	165	125	99	4-Ø19	19	3	26,36
065RSV61	65	170	420	378	335	233	187	185	145	118	4-Ø19	19	3	28,8
080RSV61	80	180	449	378	335	233	216	200	160	132	8-Ø19	19	3	38
100RSV61	100	190	488	378	335	233	255	220	180	156	8-Ø19	19	3	43,9
125RSV61	125	200	528	378	335	233	295	250	210	184	8-Ø19	19	3	48,2

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG50
2	Клин	Высокопрочный чугун GGG50, покрытый EPDM
3	Гайка клина	Латунь, марка CuZN39Pb2
4	Уплотнение крышка	NBR
5	Шток	Нержавеющая сталь 2Cr13
6	Крышка	Высокопрочный чугун GGG50
7	Прижимная сальниковая втулка	Латунь CuZN39Pb2
9	Болт	Сталь 35
10	Фланец	Высокопрочный чугун GGG50
11	Болт крепления крышки	Сталь 35

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) задвижки чугунной

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Kv	229	360	537	933	1595	2685	5004	8393	12072	16348	21528	21528	37117	25626

Габаритные размеры ISO фланца

ISO 5210	DN	ØD⁰-0.1	E⁰-0.1	F2	F	M
F10	40-65	Ø18	50	32	6	3,5
F10	80-150	Ø20	50	32	8	4
F14	200	Ø32	50	32	10	24
F14	250-300	Ø34	50	32	10	26,5
F16	350-400	Ø38	60	40	10	29
F25	450-600	Ø45	80	50	12	35

Тип электропривода «Сатурн»

DN задвижки	Фланец ISO 5210	D штока, мм	Тип привода, 380В	Тип привода, 220В
50	F10	18	ЭП-МА 80/12	ЭП-МА 100/24
65
80		20	ЭП-МА 100/24	ЭП-МА 100/24
100
125
150			ЭП-МА 150/24	Не устанавливается
200	F14	32	ЭП-МБ 200/24
250		34	ЭП-МБ 300/24
300			ЭП-МБ 300/24
350	F16	38	ЭП-МВ 450/24
400			ЭП-МВ 450/24
500	F25	45	ЭП-МВ 600/24
600		60	ЭП-МВ 900/24

Техническое описание и руководство по эксплуатации на приводы САТУРН ЭП-М предоставляется по запросу.

Условия монтажа

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.
Перед монтажом необходимо:

очистить (продуть) трубопроводы от грязи, песка, окалины;
произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях:

вертикальном (при положении маховика сверху);
горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

Условия эксплуатации

Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
В процессе эксплуатации, пусконаладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства.
Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
По мере необходимости рекомендуется:

производить подтяжку втулки сальника;
восстанавливать нарушенное лакокрасочное защитное покрытие.

Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.
Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином.
Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.
При подъеме, погрузке и разгрузке задвижка должна находиться в горизонтальном положении во избежание повреждений.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру, а также электропривод должен быть обесточен.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
