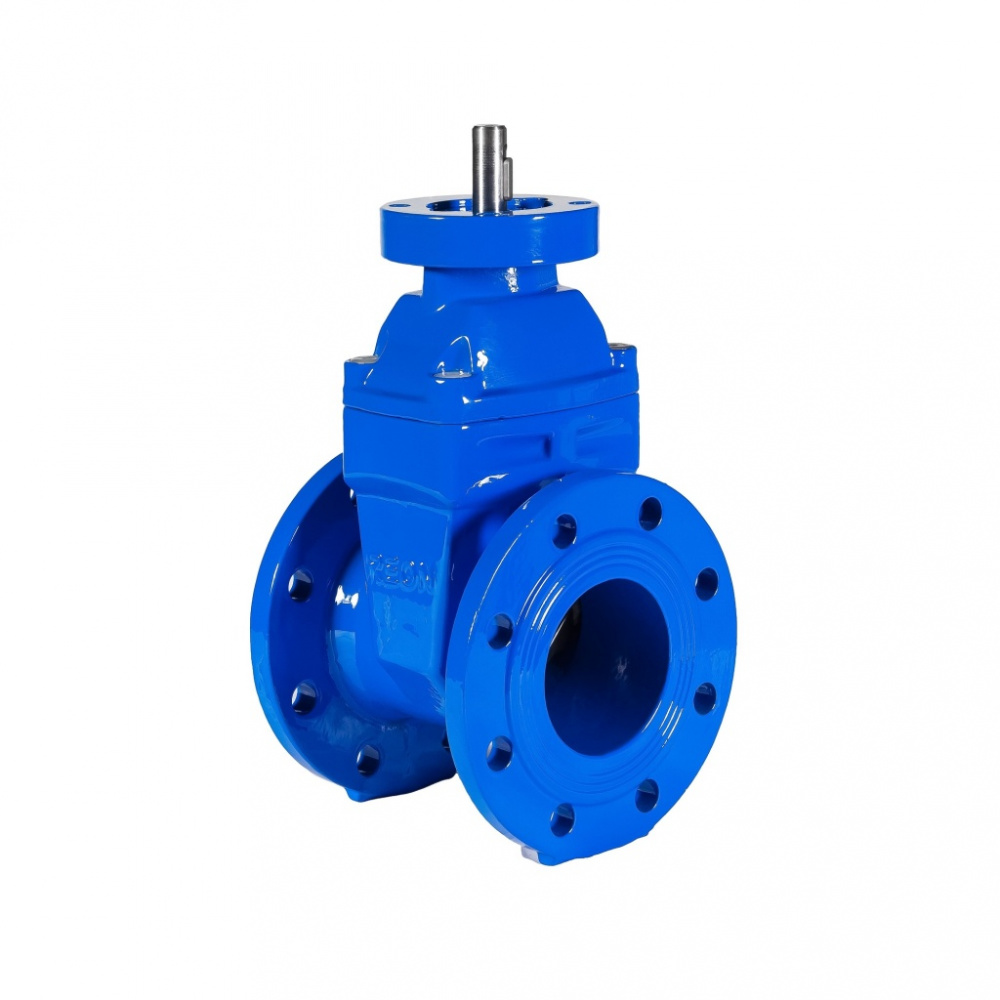

Задвижка чугунная с обрезиненным клином REON тип RSV02 с голым штоком и фланцем ISO 5210 (ISO 5211) DN 50 PN10/16

Описание

Задвижка чугунная является арматурой общего назначения, используются в различных отраслях в качестве запорного устройства.

Область применения

Задвижки с обрезиненным клином применяются в системах холодного и горячего водоснабжения, а также конструкция задвижки позволяет использовать ее в системах канализации.

Технические характеристики

1	Номинальный диаметр DN	40-600 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -10ºС до +120ºС
3	Рабочая температура	От -10ºС до +95ºС
4	Максимальная температура	+120ºС (кратковременно)
5	Присоединение	Фланцевое
6	Класс герметичности	А (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	DN	Габаритные размеры, мм			Присоединительные фланцы, мм						Вес, кг
		L	H	M	D	K	G	n-d1	b	f
040RSV02	40	140	184	134	150	110	84	4-Ø19	19	3	7,37
050RSV02	50	150	208	158	165	125	99	4-Ø19	19	3	8,86
065RSV02	65	170	237	187	185	145	118	4-Ø19	19	3	11,3
080RSV02	80	180	266	216	200	160	132	8-Ø19	19	3	14
100RSV02	100	190	305	255	220	180	156	8-Ø19	19	3	19,9
125RSV02	125	200	345	295	250	210	184	8-Ø19	19	3	24,2
150RSV02	150	210	380	330	285	240	211	8-Ø23	19	3	31,8
200RSV02	200	230	473	423	340	295	266	12-Ø23	20	3	49,4
250RSV02	250	250	572	522	405	355	319	12-Ø28	22	3	84,7
300RSV02	300	270	673	623	460	410	370	12-Ø28	24,5	3	106
400RSV02	400	310	885	825	580	525	480	16-Ø31	28	4	210
500RSV02	500	350	1070	990	715	650	609	20-Ø34	31,5	4	419
600RSV02	600	390	1245	1165	840	770	720	20-Ø37	36	5	625

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG50
2	Клин	Высокопрочный чугун GGG50, покрытый EPDM
3	Гайка клина	Латунь, марка CuZN39Pb2
4	Уплотнение крышки	NBR
5	Шток	Нержавеющая сталь 2Cr13
6	Крышка	Высокопрочный чугун GGG50
7	Прижимная сальниковая втулка	Латунь CuZN39Pb2
8	Уплотнительное кольцо	NBR
9	Болт	Сталь 35
10	Фланец	Высокопрочный чугун GGG50
11	Болт крепления крышки	Сталь 35

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) задвижки чугунной

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Kv		200	390	600	1000	1800	1900	6000	10000	16000	18000	33000	39000	53000	85000

Условия монтажа

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.
Перед монтажом необходимо:

• очистить (продуть) трубопроводы от грязи, песка, окалины;
• произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях:

1. вертикальном (при положении маховика сверху);
2. горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

Условия эксплуатации

• Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
• В процессе эксплуатации, пусконаладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
• По мере необходимости рекомендуется:

1. производить подтяжку втулки сальника;
2. восстанавливать нарушенное лакокрасочное защитное покрытие.

• Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.
• Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
• Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином.
• Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.
• При подъеме, погрузке и разгрузке задвижка должна находиться в горизонтальном положении во избежание повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
