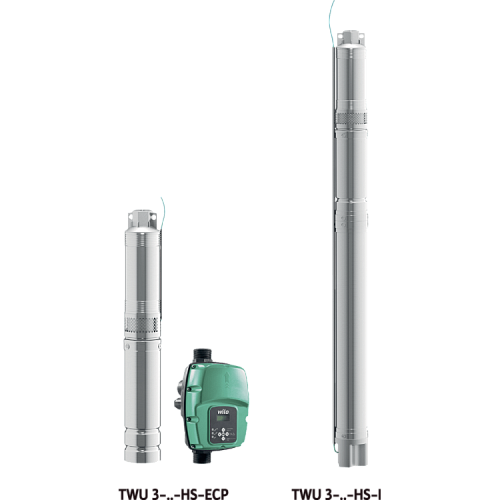

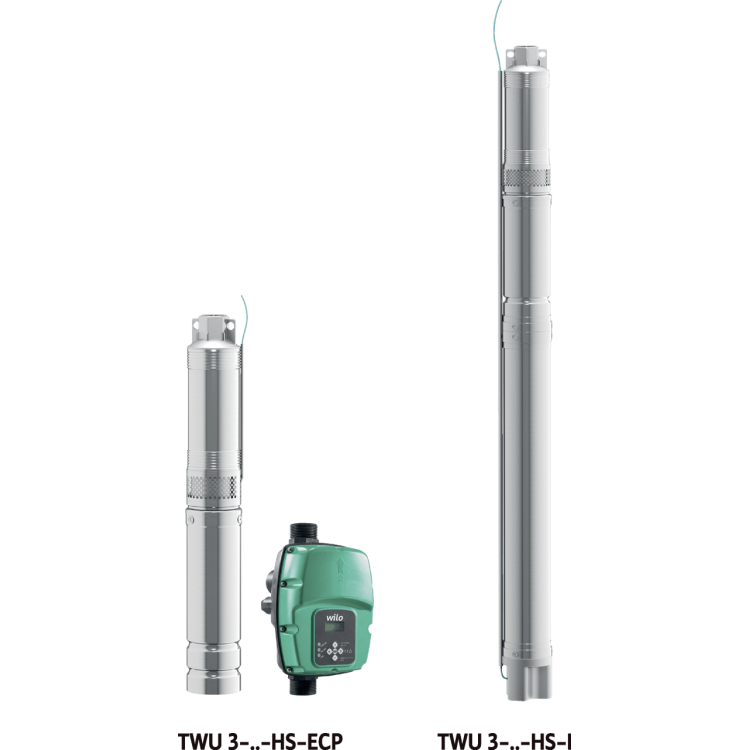

Скважинный насос Wilo Sub TWU 3.02-04-HS-ECP-B

Артикул: 6079396,6064266

0 0 отзывов

257 834.00 руб. / шт

244 942.30 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Полностью затапливаемый погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном.

Некорродирующий электродвигатель с постоянными магнитами для прямого пуска с целью подсоединения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом электродвигатель с самосмазывающимися подшипниками, рассчитан на высокую частоту вращения до 8400 об/мин.

За счет эксплуатации с частотным преобразователем осуществляется автоматическое согласование частоты вращения агрегата с текущим расходом воды. Это позволяет поддерживать давление создаваемое насосом на постоянном уровне. Охлаждение электродвигателя и частотного преобразователя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом. Он устанавливается непосредственно в напорный трубопровод в месте исключающем затопление. Для перекачивания воды из скважин с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.

Комплект поставки

Гидравлическая часть в полном сборе с электродвигателем
Частотный преобразователь
Кабель электропитания с разрешением к применению в питьевом водоснабжении
Инструкция по монтажу и эксплуатации

Описание серии

Тип

Многоступенчатый погружной насос 3" с регулируемой частотой в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение

Для подачи воды из частных скважин, колодцев и цистерн
Для использования в частных системах водоснабжения, полива и орошения
Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

например,	Wilo-Sub TWU 3-0305-HS-E-CP
TWU	Погружной насос
3	Диаметр гидравлического оборудования в дюймах ["]
03	Номинальный объемный расход [м³/ч]
05	Число секций гидравлической части
HS	Исполнение High Speed
E	Исполнение частотного преобразователя E = внешний частотный преобразователь I = внутренний частотный преобразователь
CP	Функция регулирования CP = поддержание постоянного давления без = фиксированная частота вращения до 8400 об/мин

Особенности/преимущества продукции

Постоянное, регулируемое давление благодаря внешнему частотному преобразователю со встроенным управлением (TWU 3 HS-ECP)
Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP)
Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I)
Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ
Обширные функции защиты и контроля для обеспечения безопасности эксплуатации

Технические характеристики

Погружной насос:

Электрическое подсоединение:
HS-E…: 1~230 В, 50/60 Гц (подсоединение через частотный преобразователь к однофазной сети)
HS-I…: 1~230 В, 50/60 Гц (прямое подсоединение к однофазной сети)
Режим работы в погруженном состоянии: S1
Температура перекачиваемой жидкости: 3-35 °C
Минимальная скорость обтекания электродвигателя: 0,08 м/с
Макс. содержание песка: 50 г/м3
Макс. количество пусков: 30 /h
Макс. глубина погружения: 150 м
Степень защиты: IP 58
Напорный патрубок: Rp 1/Rp !¼

Частотный преобразователь для исполнения «HS-E…»:

Подключение к сети: 1~230 V, 50/60 Hz
Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
Температура перекачиваемой жидкости: 3-50 °C
Макс. давление: 8 бар
Степень защиты: IP X5
Подсоединение напорного патрубка: G 1¼

Оснащение/функции

Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Включая частотный преобразователь (HS-E…: внешний, HS-I…: встроенный)
Термическое реле электродвигателя встроено в частотный преобразователь

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Некорродирующий асинхронный электродвигатель для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.

Частотный преобразователь (ЧП)

Внешний частотный преобразователь или частотный преобразователь, интегрированный в электродвигатель, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:

Плавный пуск
защита от пониженного напряжения, перенапряжения и короткого замыкания;
Защита электродвигателя и частотного преобразователя от перегрузки с помощью термореле

Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:

Функция регулирования „CP“: Постоянное давление
Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
Защита от сухого хода с помощью автоматического сброса
изменение направления вращения;
Настройка макс. тока и заданного давления
индикация давления на дисплее.
Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.

Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемых жидкостей с защитой от подтопления!

Функция регулирования „CP“: Постоянное давление

Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей и ее минимальной скорости течения.

При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.

Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемых жидкостей. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемых жидкостей (с защитой от подтопления).

Определение параметров

Для данных агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен быть полностью погружен в воду!
Für die Installation ist für alle Typen außer TWU 3-05..HS-ECP-B ein Adapter von Rp 1 auf G 1¼ nötig. Его должен предоставить заказчик!

Комплект поставки

Гидравлическая часть в полном сборе с электродвигателем
Частотный преобразователь (ЧП)
Соединительный кабель длиной 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
Инструкция по монтажу и эксплуатации

Опции

Кабели особой длины по запросу

Характеристики

Бренд

Wilo

Модель

Sub TWU 3.02-04-HS-ECP-B

Стандарт подключения

EN 1092-2

Вес брутто, кг

Страна производства

Европа

Класс защиты

IP 58

Класс изоляции

Подключение к сети, В/Гц

1~230 В, 50/60 Гц

Вес, кг

4.50

Рабочее колесо

Вид упаковки

Картон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Высота в упаковке, мм

174

Ширина без упаковки, мм

Ширина с упаковкой, мм

161

Вес нетто, кг

4.5

Высота без упаковки, мм

Длина без упаковки, мм

473

Длина с упаковкой, мм

1000

Вал насоса

1.4104 [AISI430F]

Корпус насоса

1.4301 [AISI304]

Номинальный ток IN, А

8.30

Корпус электродвигателя

1.4301

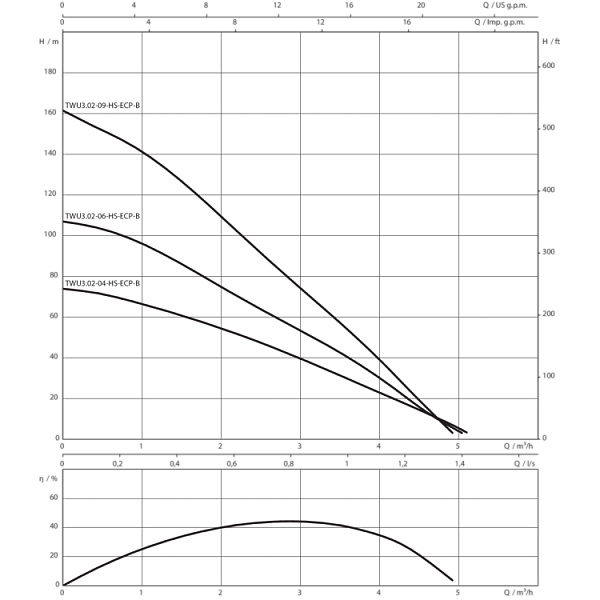

Макс. напор Hmax, м

70.99999

Макс. расход Qmax, м3/ч

Максимальное рабочее давление pmax, бар

7.81

Номинальная мощность электродвигателя P2, кВт

0.6

Число полюсов

Температура перекачиваемой жидкости T, °C

+3...+35

Тип насоса

TWU 32-04-HS-ECP-B

Длина соединительного кабеля, м

1.75

Макс. глубина погружения, м

150

Напорный патрубок, мм

Rp 1

Макс. частота включений, раз/ч

Фланцы (по EN 1092-2) PN

PN 6

Вал электродвигателя

1.4305

Макс. содержание песка ρ, г/м3

Диаметр электродвигателя Ø

№ арт. для охлаждающих кожухов Для вертикального монтажа (B)

4215618

№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)

4215618 + 4092486

Мин. скорость потока на моторе v, м/с

Сечение кабеля, мм²

4x1,5

Цвет:

Серебристый
