Вертикальный многоступенчатый насос Wilo Helix VE 405 M2-1/16/E/S

Артикул: 4204036

0 0 отзывов

199 495.00 руб. / шт

189 520.25 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения и давления.

Способы регулирования

Режим 1: ручное регулирование частоты вращения с помощью потенциометра
Режим 2: регулирование давления с помощью сигнала датчика от 4 до 20 мА или 0–10 В, установка заданного значения с помощью потенциометра или внешних сигналов 0–10 В или 0–20 мА
Режим 3: регулирование частоты вращения с помощью внешнего сигнала от 0 до 20 мА или 0–10 В

На электронном модуле имеется устойчивый к короткому замыканию выход напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль оснащен беспотенциальными контактами для SSM, а также красными и зелеными светодиодами для сигнала ВКЛ./ВЫКЛ.

Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.

Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.

Особенности/преимущества продукции

Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
Удобная для техобслуживания конструкция
Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой жидкостью (версия EPDM)

Комплект поставки

Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
Инструкция по монтажу и эксплуатации
Исполнение PN16 с овальными фланцами: контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Указания по компоновке

Серия Helix VE оснащена стандартным торцовым уплотнением
Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
Датчики доступны в качестве дополнительных принадлежностей
Комплекты байпаса доступны в качестве дополнительных принадлежностей

Описание серии

Тип

Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями

Применение

Водоснабжение и повышение давления
Промышленные циркуляционные установки
Технологическая вода
Контуры охлаждающей воды
Установки пожаротушения
Моечные установки
ирригации

Обозначение

Пример:	Helix VE 2202/2-1/16/E/KS
Helix VE	Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением)
22	Расход в м³/ч
02	Количество рабочих колес
2	Количество обточенных рабочих колес (опционально)
1	Материал изготовления насоса
	1 = корпус насоса 1.4301 (AISI 304) гидравлическая часть 1.4307 (AISI 304L)
	2 = корпус насоса 1.4409 (AISI 316L) гидравлическая часть 1.4404 (AISI 316L)
	3 = корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлическая часть 1.4307 (AISI 304L)
	4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L); [только Helix VE 22.. и выше]
16	Максимальное рабочее давление в бар
	16 = 16 бар (фланец PN 16)
	25 = 25 бар (фланец PN 25)
E	Вид уплотнения E = EPDM V = FKM
K	Скользящие торцовые уплотнения в виде картриджа
S	Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.
M13	Только при 1~ (переменный ток) предварительно установленный режим работы при поставке M13 = режим 1 или 3 (ручное или дистанционное управление) M2 = режим 2 (режим регулирования давления)

Особенности/преимущества продукции

Многоступенчатый высококачественный насос из нержавеющей стали с регулируемой частотой вращения, гидравликой 2D/3D и стандартным электродвигателем
Оптимизированная конструкция для удобства управления, транспортировки и установки с ручками для переноски, фонарем и регулируемыми свободными фланцами
Удобный в использовании дисплей с технологией «красная кнопка» и полнотекстовым меню
Вставные IF-модули для быстрого обмена данными с системой управления зданием
Быстрое техническое обслуживание благодаря инновационным скользящим торцевым уплотнениям в виде картриджа и проставкам
Низкая стоимость жизненного цикла благодаря новой конструкции Helix.

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,7

Электроподсоединение:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 480 В +/-10%
Диапазон температуры перекачиваемых жидкостей:
- Helix VE 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
- Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
- Helix VE22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
- Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
Макс. рабочее давление: 16/25 бар
Класс защиты: IP 55
Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
Доступные модели:
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
- Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Оснащение/функции

Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала

Материалы

Helix VE 2, 4, 6, 10, 16:

Стандартная версия

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (316L)
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
Корпус насоса из нержавеющей стали 1.4404 (316L)
Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (316L)
Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
Трубный кожух из нержавеющей стали 1.4404 (316L)

Helix VE 22, 36, 52:

Стандартная версия

Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
Вал из нержавеющей стали 1.4301 (AISI 431)
Втулка под скользящим торцовым уплотнением 1.4404 (316L)
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
Опорная рама из нержавеющей стали 1.4301 (AISI 304)
Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцовым уплотнением 1.4404 (316L)
Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
Напорный кожух из нержавеющей стали 1.4404 (316L)

Комплект поставки

Многоступенчатый высоконапорный центробежный насос Helix VE
Инструкция по монтажу и эксплуатации
Helix VE 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

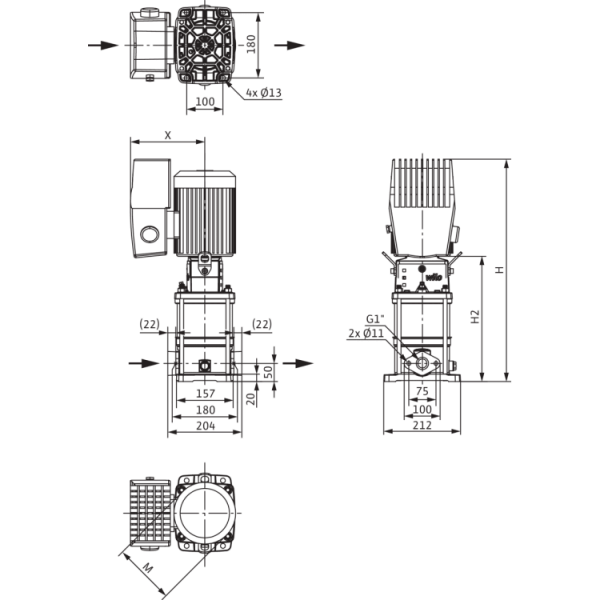

Характеристики

Бренд

Wilo

Модель

Helix VE 405 M2-1/16/E/S

Вес брутто, кг

Страна производства

Европа

Класс защиты

IP 55

Класс изоляции

Подключение к сети, В/Гц

1~220/230/240 В, 50/60 Гц

Вес, кг

Рабочее колесо

1.4307 [AISI304L]

Вид упаковки

Картон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Высота в упаковке, мм

600

Ширина без упаковки, мм

212

Ширина с упаковкой, мм

400

Вес нетто, кг

Высота без упаковки, мм

628

Длина без упаковки, мм

329

Длина с упаковкой, мм

1200

Вал насоса

1.4301 [AISI304]

Корпус насоса

1.4301 [AISI304]

Индекс минимальной эффективности (MEI)

≥ 0.40

Максимальная температура окружающей среды, °C

Максимальное рабочее давление pмакс, бар

Номинальная мощность электродвигателя P2, кВт

1.1

Статическое уплотнение

EPDM

Номинальный ток 1~230 В, 50 Гц IN, А

12.4

Температура перекачиваемой жидкости T, °C

-30...+120

Потребляемая мощность P1, кВт

1.5

Номинальный диаметр овального фланца

G 1

КПД электродвигателя ηm 100% , %

79,8

КПД электродвигателя ηm 50% , %

78,8

КПД электродвигателя ηm 75% , %

80,8

Уровень номинального давления (на стороне всасывания) PN

PN 16

Уровень номинального давления (с напорной стороны) PN

PN 16

Механическое уплотнение

Q1BE3GG

Номинальный ток 1~220 V, 60 Hz I, А

12.7

Номинальный ток 1~240 V, 60 Hz I, А

12.1

Тип:

Helix VE 405 M2

Цвет:

Зелено-серебристый
