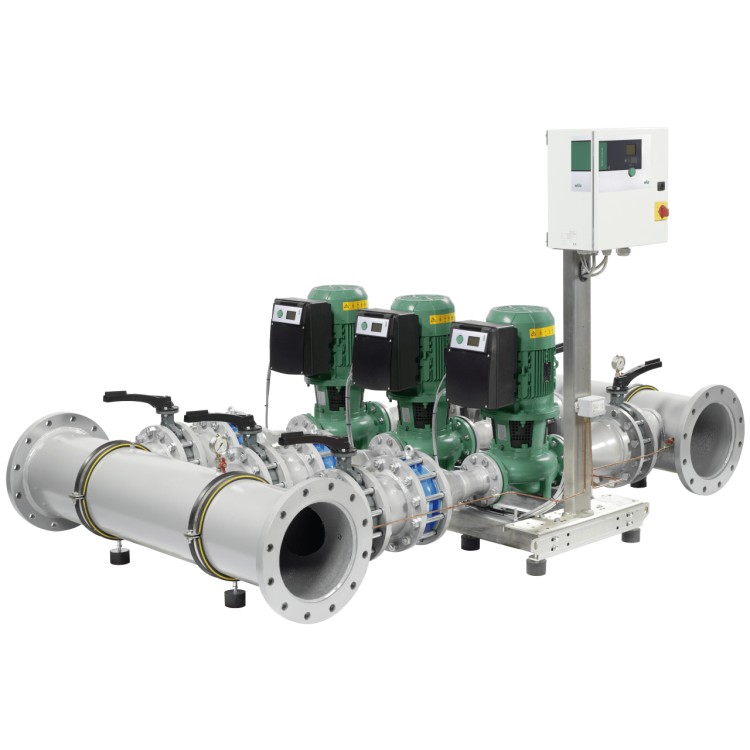

Высокоэффективная, автоматическая, готовая к подключению установка Wilo SiFlux 21-IP-E 40/160-4/2-SC-16-T4
Артикул: 4189217
0 0 отзывов
4 110 230.00 руб. / шт
3 904 718.50 руб. / шт
при оформлении
Поставляется под заказ
Описание
Высокоэффективная, предварительно смонтированная многонасосная установка для применения в системах отопления и кондиционирования, состоящая из опорной плиты с амортизаторами колебаний, фланцевыми распорками, 2 покрытыми лакокрасочным покрытием стальными распределителями с манометрами со стороны всасывания и нагнетания, энным количеством электронно регулируемых линейных насосов (включая 1 резервный насос), прибором управления SCe-HLKK с соединением, обратными клапанами со стороны конечного давления, ручными запорными клапанами, контрфланцами с уплотнением со стороны давления наддува и со стороны конечного давления, конусами и датчиком перепада давления с соединительными трубопроводами.
Данная готовая к эксплуатации, самостоятельная установка прежде все рассчитана на перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в закрытых контурах систем отопления, кондиционирования и охлаждения. Со скользящим торцовым уплотнением для перекачивания воды с макс. температурой +120 °C.
Указание Если используются водогликолевые смеси (или перекачиваемые жидкости с вязкостью, отличной от вязкости чистой воды), то необходимо сначала получить разрешение от компании Wilo.
Компоненты
Прибор управления
Аппаратное обеспечение
Электронный регулятор Smart (SCe) в корпусе из листовой стали, включающий в себя внутренний блок питания, микропроцессор с «Soft-SPS», аналоговые и цифровые входы и выходы, ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории. Светодиоды для индикации состояния установки (эксплуатация/неисправность). Настройка рабочих параметров и распознавание сообщений о неисправности посредством технологии «красная кнопка». Фиксируемый главный выключатель. Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM). Контакты для внешнего включения/выключения и второго заданного значения. Контроль целостности кабеля пути трансмиттера. Предохранение электродвигателей насосов и частотного преобразователя в версии с прямым запуском: посредством посредством защитного выключателя электродвигателя, а в версии SD: защита предохранителем в сочетании с термоисполнительными элементами. Контактор для подключения насосов в версии SD комплектуется термоисполнительными элементами и реле времени для комбинации «звезда/треугольник».
Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин:
- Давление - постоянное, p-c
- Перепад давления - постоянный, dp-c
- Регулятор температуры, n=f (Tx)
- Регулятор частоты вращения, n=f (аналоговый вход)
- Перепад температур – постоянный, dT
Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса Индикация фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения внешнего измерения/индикации (значение 10 В соответствует конечному значению датчика). Внешнее дистанционное изменение заданного значения посредством сигнала 4–20 мА.
Дополнительные расходы на опциональные модули и модули для связи с системами управления зданием и шинными системами (установка на заводе-изготовителе или позднее после технического выяснения).
Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор рабочего режима отдельных насосов и ручного режима в случае неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления). Реле изменения значения для сообщений положительных температурных коэффициентов, отдельных сообщений автономного режима и сообщений о неисправности. Преобразователь с 0/2-10 В на 0/4–20 мА, устройство плавного пуска для насосов пиковой нагрузки, подключение к системе BMS согласно VDI 3814.
Шинные системы: BACnet, шина LON, Modbus RTU.
Функции программного обеспечения
Автоматическое управление 1 – 4 насосами с частотно-управляемым главным насосом посредством сравнения заданных и фактических значений. Сигнал датчика 4-20 мA (контроль целостности кабеля) для фактического значения параметров регулирования. Управление через меню с символами и номерами меню. Можно выбрать 2 настройки параметров: простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования). С или без резервного насоса: по выбору через технический отдел. Автоматическое переключение на резервный насос в случае неисправности рабочего насоса. Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический). Счетчик часов работы каждого насоса и установки. Индикация числа включения каждого насоса и установки.
Автоматически настраиваемое переключение насоса:
- Стандартная настройка: «Импульс» – каждый раз при новом запросе происходит переключение главного насоса без учета рабочих часов
- Альтернатива: переключение насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
Тестовый режим автоматического насоса («Pumpen-Kick» – кратковременное включение насоса)
- может быть включен
- Возможность свободного выбора периода времени между двумя тестовыми режимами насоса
Контроль максимальных и минимальных значений установки посредством настраиваемых времени задержки и предельных значений. Внешнее включение/выключение посредством контакта для отключения автоматического режима установки. Регистрирование последних 16 неисправностей. Переключение заданного значения, возможность включения второго заданного значения для каждого контакта. Возможность переключения логики между SBM и SSM. Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пусковое устройство.
Применимые стандарты
Электрическое оснащение машин EN 60204-1
EN 61439-1 и -2 – Низковольтные комплектные устройства распределения и управления
EN 61000-6-2 – ЭМС, помехоустойчивость в промышленных зонах
ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях
EN 61000-6-3 (только для SC-FC до 7,5 кВт, кроме того: EN 61000-6-4 – Помехи, создаваемые в промышленных зонах)
Предельные значения для КПД электродвигателя согласно IEC TS 60034-31 ред. 1
насосов
Центробежный насос с сухим ротором линейного типа с встроенным частотным преобразователем для электронного управления в режиме «Постоянный перепад давления» (dp-c).
Панель ручного управления с одной нажимной кнопкой
- Определение заданного значения или регулирование частоты вращения
- Выбор режима регулирования
?p-c (постоянный перепад давления)
n постоянный (частота вращения)
ПИД-регулятор
- Вкл./выкл. насоса
- Выбор режим работы (для эксплуатации сдвоенных насосов):
- Режим работы «основной/резервный»
- работа двух насосов
- конфигурация рабочих параметров;
- подтверждение неисправности
Экран насоса для индикации следующих параметров:
- Режим регулирования
- заданное значение (перепад давления или частота вращения);
- ошибки и предупреждения;
- текущие значения (напр., потребляемый ток, текущее значение датчика);
- эксплуатационные данные (напр., расход тока, часы работы)
- данные о состоянии (напр., статус реле SSM и SBM);
- данные о приборе (напр., обозначение насоса).
Интерфейсы
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса)
- Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для режима регулирования (DDC) или для дистанционного регулирования заданных значений
- Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для сигнала фактического значения датчика давления
- Инфракрасный интерфейс для беспроводной связи с IR-модулем Wilo и устройством управления и техобслуживания IR-монитора Wilo
- Разъем для IF-модуля Wilo для подключения к автоматизированной системе управления зданием
- Конфигурируемые беспотенциальные для сообщений о неисправностях, рабочих сообщений/сообщений о готовности
- Интерфейс для подключения двухнасосного режима
Трехфазный электродвигатель, класс эффективности IE2, с частотным преобразователем, интегрированной системой управления сдвоенными насосами, устанавливаемым временным интервалом для смены насосов (в режиме работы сдвоенного насоса), встроенной полной защитой электродвигателя, различными режимами работы для режима нагревания (HV) или кондиционирования (AC), блокировкой доступа, различными панелями управления: Стандарт/Техническое обслуживание
Комплект поставки
- Многонасосная установка Wilo-SiFlux
- Инструкция по монтажу и эксплуатации Wilo-SiFlux
- Инструкция по монтажу и эксплуатации насоса
- Инструкция по монтажу и эксплуатации прибора управления
Описание серии
|
Тип
Высокоэффективная, автоматическая, готовая к подключению установка с несколькими насосами для реализации большой подачи в системах отопления, кондиционирования и охлаждения. От 3 до 4 параллельно подключенных, электронно регулируемых линейных насосов с сухим ротором серии VeroLine–IP-E или CronoLine-IL-E. Из них один насос является резервным. Включая контроллер Smart SCe.
|
||||||||||||||
|
Применение
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
|
||||||||||||||
|
Обозначение
|
||||||||||||||
|
Особенности/преимущества продукции
|
||||||||||||||
|
Технические характеристики
|
|
Оснащение/функции
|
|
Комплект поставки
|
Характеристики
Бренд
Wilo
Модель
SiFlux 21-IP-E 40/160-4/2-SC-16-T4
Вес брутто, кг
723
Страна производства
Европа
Класс защиты
IP 54
Подключение к сети, В/Гц
3~400 В, 50 Гц
Максимальная температура перекачиваемой жидкости, °С
100
Вес, кг
519
Рабочее колесо
PPO-GF30
Вид упаковки
Специальная палета
Изделие
Wilo
Количество на один слой, шт
1
Количество на поддон, шт
1
Свойства упаковки
Упаковка для продажи
Электромагнитная совместимость
EN 61000
Высота в упаковке, мм
1400
Ширина без упаковки, мм
1632
Ширина с упаковкой, мм
2000
Вес нетто, кг
519
Высота без упаковки, мм
1394
Длина без упаковки, мм
1953
Длина с упаковкой, мм
2300
Вал насоса
1.4021 [AISI420]
Корпус насоса
EN-GJL-250
Максимальная температура окружающей среды, °C
40
Номинальный ток (прим.) IN 3~400 В, А
10.3
Промежуточный корпус
EN-GJL-250
Скользящее торцевое уплотнение
AQEGG
Кол-во рабочих насосов
2
Количество резервных насосов
1
Максимальное рабочее давление pмакс, бар
16
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 125
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 125
Номинальная мощность электродвигателя P2, кВт
4
Частота сети F, Гц
50
Система накопительных трубопроводов
Окрашенная сталь
Статическое уплотнение
EPDM
Фундаментная рама
Гальванизированная сталь
Тип:
SiFlux 21-IP-E 40/160-4/2-SC-16-T4
Цвет:
Зеленый/черный/серебристый
