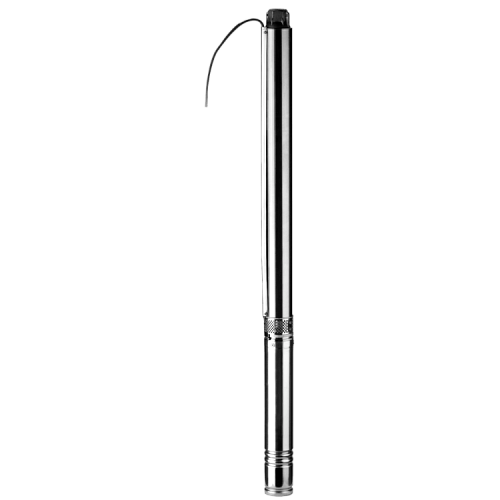

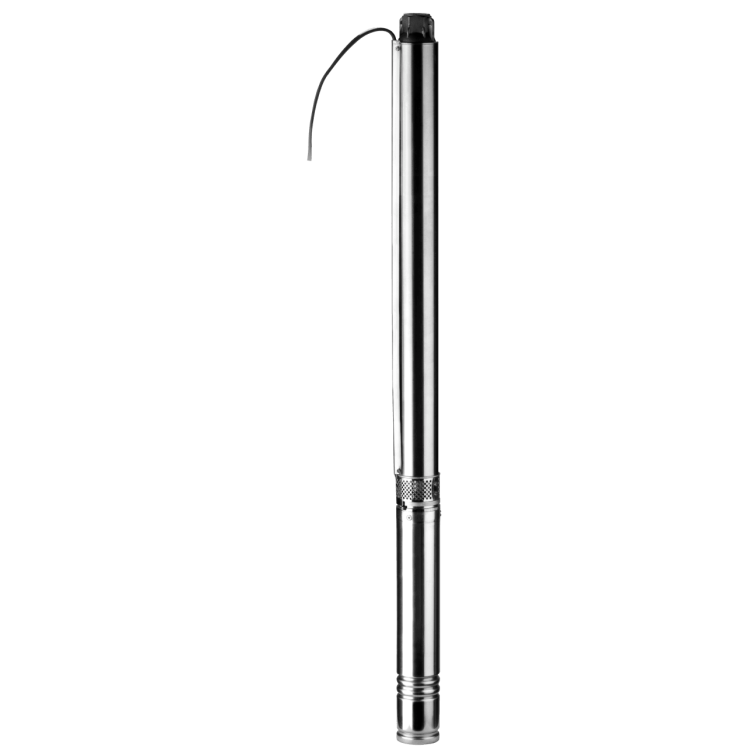

Скважинный насос Wilo Sub TWU 3-0130 (3~400 V, 50 Гц)

Артикул: 4090894

0 0 отзывов

151 255.00 руб. / шт

143 692.25 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Полностью погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель прямого пуска для однофазного или трехфазного тока, с заполненным маслом электродвигателем с возможностью перемотки и самосмазывающимися подшипниками. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважины с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.

Комплект поставки:

Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель с разрешением к применению в питьевом водоснабжении
В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации

Описание серии

Тип

Многоступенчатый погружной насос 3" в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение

Для подачи воды из частных скважин, колодцев и цистерн
Для использования в частных системах водоснабжения, полива и орошения
Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

например,	Wilo-Sub TWU 3-0115
TWU	Погружной насос
3	Диаметр гидравлического оборудования в дюймах ["]
01	Номинальный объемный расход [м³/ч]
15	Число секций гидравлической части

Особенности/преимущества продукции

Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан
Удобный для техобслуживания электродвигатель с возможностью перемотки

Технические характеристики

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемых жидкостей: 3-35 °C
Минимальное течение на моторе: 0,08 м/с
Макс. содержание песка: 50 г/м3
Макс. количество пусков: 30/ч
Макс. глубина погружения: 150 м
Класс защиты: IP 58
Напорный патрубок: Rp 1

Оснащение/функции

Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный или трехфазный электродвигатель
Термическое реле электродвигателя для однофазного электродвигателя

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий электродвигатель переменного тока или трехфазный электродвигатель прямого пуска, с возможностью перемотки электродвигателя, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации

Опции

Исполнения электродвигателя для особых напряжений 3~230 В, 50 Гц; 1~230 В, 60 Гц; 3~380 В, 60 Гц

Характеристики

Бренд

Wilo

Модель

Sub TWU 3-0130 (3~400 V, 50 Гц)

Стандарт подключения

EN 1092-2

Вес брутто, кг

Страна производства

Европа

Класс защиты

IP 58

Класс изоляции

Подключение к сети, В/Гц

3~400 В, 50 Гц

Вес, кг

Рабочее колесо

PC 2

Вид упаковки

Картон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Высота в упаковке, мм

130

Ширина без упаковки, мм

Ширина с упаковкой, мм

160

Вес нетто, кг

Высота без упаковки, мм

Длина без упаковки, мм

1397

Длина с упаковкой, мм

1670

Вал насоса

1.4104 [AISI430F]

Корпус насоса

1.4301

Номинальный ток IN, А

2.50

Корпус электродвигателя

1.4301

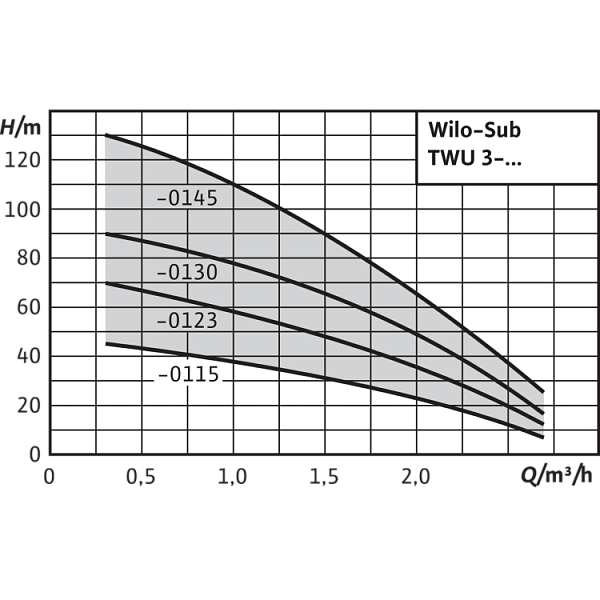

Макс. напор Hmax, м

Макс. расход Qmax, м3/ч

2.6

Максимальное рабочее давление pmax, бар

9.7

Номинальная мощность электродвигателя P2, кВт

0.75

Число полюсов

Температура перекачиваемой жидкости T, °C

+3...+35

Тип насоса

TWU 3-0130

Длина соединительного кабеля, м

1.8

Макс. глубина погружения, м

150

Напорный патрубок, мм

Rp 1

Макс. частота включений, раз/ч

Фланцы (по EN 1092-2) PN

PN 6

Вал электродвигателя

1.4305

Макс. содержание песка ρ, г/м3

Диаметр электродвигателя Ø

№ арт. для охлаждающих кожухов Для вертикального монтажа (B)

4092485

№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)

4092485 + 4092486

Мин. скорость потока на моторе v, м/с

Сечение кабеля, мм²

4x1,5

Цвет:

Серебристый
