Насосная шахта из синтетического материала для установки в грунт Wilo Port 800.1-2250-03C (MTC 32F49-F55)

Артикул: 2543015

0 0 отзывов

367 834.00 руб. / шт

349 442.30 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Готовая к монтажу шахта из синтетического материала (коррозионностойкого полиэтилена) в монолитном исполнении без уплотнительных поверхностей, опционально оснащается телескопическим удлинением. Сертифицирован по (DIN) EN 12050-1 с геометрией шахты, исключающей образование отложений, и подъемными серьгами для удобства перемещения и транспортировки. Защищена от всплытия в случае подъема уровня грунтовых вод до верхней кромки грунта без дополнительных бетонных балластных грузов, предоставляемых заказчиком. Съемный угловой шаровой обратный клапан на напорном патрубке насоса для надежного закрытия, так всегда имеется подпор. Расположенная над водой муфта с приспособлением для опционального подсоединения для промывки и прерывателя вакуума. Расположенная над водой муфта для быстрого и удобного монтажа насоса и приспособление для опционального подсоединения для промывки и прерывателя вакуума. Муфтовая запорная задвижка с опциональным удлинителем рукоятки. Включая цепь в качестве приспособления для подъема насоса. Крышка шахты по классам A 15 и B 125 согласно EN 124, устанавливаемая непосредственно на шахту без плиты распределения нагрузки, по опции доступна крышка класса D 400 (с предоставляемой заказчиком плитой распределения нагрузки).

Описание серии

Тип

Насосная шахта из синтетического материала для установки в грунт

Применение

Перекачивание содержащих фекалии сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

Обозначение

Например:	Wilo-Port 800.1-1750-03B
800	Номинальный диаметр шахты в мм
1	Количество насосов
1750	Высота монолитной конструкции
03	Напорный патрубок, например 03 = DN 32
B	Вариант системы трубопроводов для насоса Wilo B = Rexa CUT, MTC 32F39, MTC 40 C = MTC 32F49, MTC 32F55

Особенности/преимущества продукции

Доступность для проезда – даже автомобилей большой грузоподъемности – благодаря крышкам шахты, монтируемым непосредственно на шахту.
Гибкая адаптация на этапе установки благодаря бесступенчатому удлинению шахты до 2,75 м
Максимальная безопасность эксплуатации и защита от негерметичности благодаря монолитному корпусу шахты до 2,25 м
Длительный срок службы за счет применения устойчивых к коррозии материалов
Простое техническое обслуживание с легким доступом к арматуре благодаря расположенной над водой муфте
Простая установка легкого полиэтиленового корпуса шахты и встроенных подводящих патрубков
Защищенный от противодавления без дополнительных балластных грузов корпус шахты с расположенными по периметру ребрами

Материалы

Насосная шахта: PE
Система трубопроводов: нержавеющая сталь
Траверса: нержавеющая сталь
Задвижка: бронза
Шаровой обратный клапан: серый чугун с коррозионностойким порошковым покрытием
Расположенная над водой муфта: серый чугун с коррозионностойким порошковым покрытием
Цепь: нержавеющая сталь

Описание/конструкция

Готовая к монтажу шахта из синтетического материала с комплектной системой трубопроводов в монолитной конструкции с макс. высотой шахты 2250 мм без уплотнительных поверхностей, опционально оснащается телескопическим удлинением до макс. 2750 мм. Сертифицирована по (DIN) EN 12050-1, с геометрией шахты, исключающей образование отложений, и подъемными серьгами для удобства перемещения и транспортировки. Защищена от вытеснения в случае подъема уровня грунтовых вод до верхней кромки грунта без дополнительных бетонных балластных грузов, предоставляемых заказчиком. Съемный шаровой обратный клапан, смонтированный непосредственно на напорном патрубке насоса. Расположенная над водой муфта для быстрого и удобного монтажа насоса и приспособление для опционального подсоединения для промывки и прерывателя вакуума. Муфтовая запорная задвижка с опциональным удлинителем рукоятки. Включая цепь в качестве приспособления для подъема насоса. Крышка шахты по классам A 15 и B 125 согласно EN 124, устанавливаемая непосредственно на шахту без плиты распределения нагрузки, опционально доступна крышка класса D 400 (с предоставляемой заказчиком плитой распределения нагрузки).

Технические характеристики:

Высота монолитной шахты: 1750, 2250 мм
Макс. высота шахты с удлинением: 2750 мм
Номинальный диаметр шахты: 800 мм
Соединительные патрубки (закрыты): 1x DN 100, 2x DN 150, 1x DN 200
Напорный патрубок с наружной резьбой: R 1¼
Подсоединение для промывки/прерывателя вакуума: Rp 1

Комплект поставки

Насосная шахта с предварительно смонтированной системой трубопроводов
Расположенная над водой муфта
Обратный клапан
Задвижка
Цепь

Указание! Насос не входит в комплект поставки!

Принадлежности

Телескопическое удлинение шахты 500 мм
Удлинитель ключа управления для задвижки
Крышка шахты, относящаяся к классу A 15, B 125 или D 400 согласно EN 124
Подсоединение для промывки Storz C-52 и удлинение подсоединения для промывки
Прерыватель вакуума (только в сочетании с подсоединением для промывки)
Зажимные винтовые соединения
Приборы управления
Датчик уровня

Характеристики

Бренд

Wilo

Модель

Port 800.1-2250-03C (MTC 32F49-F55)

Страна производства

Европа

Максимальная температура перекачиваемой жидкости, °С

Вес, кг

Вид упаковки

Европоддон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Максимальная температура окружающей среды, °C

Минимальная температура окружающей среды, °C

Тип насоса

800.1-2250-03C

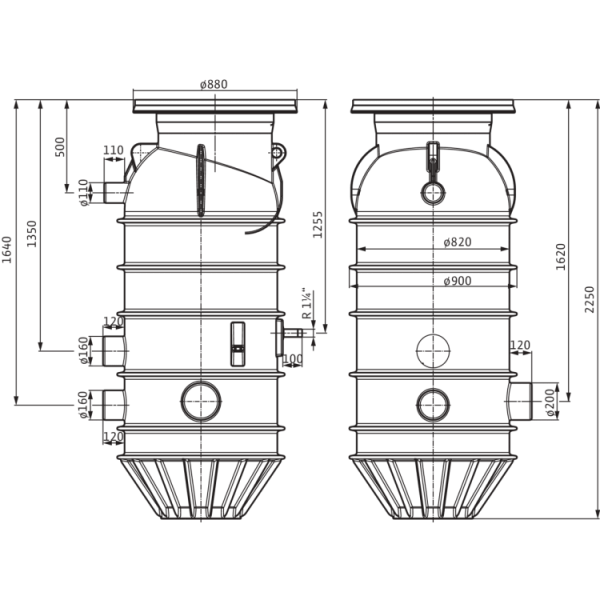

Габаритные размеры Ширина x Высота x Глубина, мм

900 x 2250 x 1000

Макс. допустимое давление в напорном трубопроводе p, бар

Макс. уровень включения V, л

290

Общий объем V, л

900

Напорный патрубок, д

R 1¼

Приточный трубопровод

2x DN 150/1x DN 200

Удаление воздуха

DN 100

Материал резервуара

Для применения насоса(ов)

Drain MTC 32F49, Drain MTC 32F55

Исполнение

Однонасосная установка

Мин. остаточный объем воды L, л

Цвет:

серый/черный
