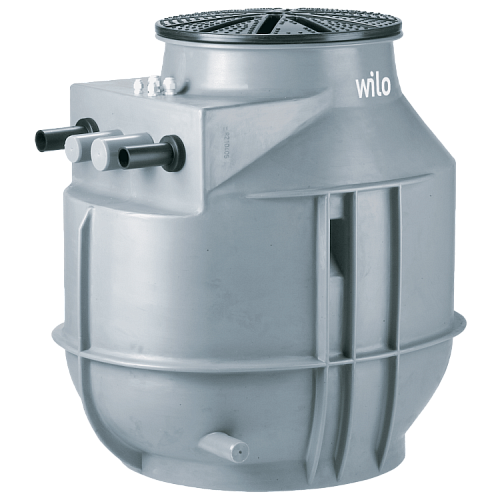

Напорная установка отвода сточной воды Wilo DrainLift WS 40 D/TC 40 BV 1~

Артикул: 2525602

0 0 отзывов

372 160.00 руб. / шт

353 552.00 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Готовая к подключению шахтная насосная станция или установка для отвода загрязненной воды с проложенными трубами, соответствующая стандарту EN 12050-2, в качестве двухнасосной установки для монтажа внутри зданий или монтажа под или над полом снаружи зданий. Погружной дренажный насос для отвода сточных вод с электродвигатем с сухим ротором, исполнение для однофазного или трехфазного тока, с термическим реле электродвигателя. Содержит встроенную систему трубопроводов, обратный клапан или шаровой обратный клапан (модель BV), прибор управления DrainControl PL2-WS при помощи датчика уровня для переключения по уровню и крышку с соответствующими уплотнениями. Выбор количества и положения притоков на месте (в пределах стандарта DN 150). В комплект поставки входят: крепление к полу, входное уплотнение DN 100 и малые принадлежности.

Описание серии

Тип

Насосная шахта из синтетического материала с встроенным насосом для использования в качестве подпольной насосной станции или напольной установки водоотведения

Применение

Перекачивание предварительно очищенных сточных вод без фекалий, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

Оснащение/функции

Укомплектованная, готовая к подсоединению насосная шахта с трубами и насосом.

Обозначение

Например:	Wilo-DrainLift WS 40E/TC40 (3~)-BV
WS	Шахтная насосная станция Synthetic
40	Напорный патрубок установки
E	E = однонасосная установка D = двухнасосная установка
TC 40	Встроенный насос
(3~)	Трехфазный электродвигатель
BV	Шариковый обратный клапан

Особенности/преимущества продукции

Герметичная шахта для установки на полу и под полом
Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
Большой объем резервуара
Включая внутренний трубопровод, контроль уровня, прибор управления и насос

Материалы

Насосная шахта: PE
Система трубопроводов: 1.4404
Расположенная над водой муфта: PUR
Шаровой обратный клапан: Серый чугун
Задвижка: бронза
Насос: Серый чугун

Описание/конструкция

Wilo-DrainLift WS 40 Basic является автоматической установкой водоотведения, которая может использоваться в качестве одно- или двухнасосной установки. Шахта из синтетического материала имеет встроенные ребра жесткости для повышения устойчивости формы и защиты от всплытия и, кроме того, предлагает произвольное расположение точек подсоединения приточных трубопроводов.

Установку можно монтировать как в здании в качестве напорной установки, так и вне здания в качестве обычной шахты, устанавливаемой в грунте.

Технические характеристики

Приток: DN 100/DN 150
Вентиляция: DN 70
Максимальное давление в напорной линии: 1,5 бар.

Насос

Установлен погружной насос для отвода сточных вод Wilo-Drain TC 40.

Комплект поставки

Резервуар (для одно– или двухнасосной установки)
Встроенная разводка трубопровода
Шариковый обратный клапан
Включая насос
Управление работой установки по уровню
Прибор управления (на насосов с трехфазным электродвигателем или для двухнасосной установки)
Крышка с уплотнением (выдерживает вес человека до 200 кг)
Кольцевая ножовка Ø 124 мм, уплотнение для приточного трубопровода DN 100 (для трубы Ø 110 мм)
1 шланг ПВХ Ø 50 мм с хомутами для подсоединения ручного мембранного насоса
Крепежный комплект для крепления к полу
Инструкция по монтажу и эксплуатации

Определение параметров

Для двухнасосных установок соединение напорных трубопроводов должно быть выполнено заказчиком!

Принадлежности

Удлинитель шахты
Крышка шахты
Зажимные винтовые соединения

Характеристики

Бренд

Wilo

Модель

DrainLift WS 40 D/TC 40 BV 1~

Страна производства

Европа

Класс защиты

IP 67

Класс изоляции

Номинальная частота вращения n, об/мин

2,900

Подключение к сети, В/Гц

1~230 В, 50 Гц

Вес, кг

Рабочее колесо

PA 30GF

Вид упаковки

Европоддон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Высота в упаковке, мм

1202

Ширина без упаковки, мм

800

Ширина с упаковкой, мм

800

Вес нетто, кг

Высота без упаковки, мм

1042

Длина без упаковки, мм

1000

Длина с упаковкой, мм

1200

Вал насоса

1.4005 [AISI416]

Корпус насоса

EN-GJL-250

Номинальный ток IN, А

2x 3,3

Максимальная температура окружающей среды, °C

Скользящее торцевое уплотнение

графит/керамика

Корпус электродвигателя

1.4308

Максимальное рабочее давление pmax, бар

1.5

Число полюсов

Температура перекачиваемой жидкости T, °C

+3 ... +40

Тип насоса

WS 40 D/TC 40 BV

Тип соединения кабеля

Разъемный

Тип штекера

Макс. частота включений, раз/ч

Потребляемая мощность P1, кВт

2x 0,7

Тип пуска

Прямой

Габаритные размеры Ширина x Высота x Глубина, мм

800 x 1040 x 1000

Макс. допустимое давление в напорном трубопроводе p, бар

1.5

Макс. уровень включения V, л

160

Общий объем V, л

400

Диагональные размеры, мм

1280

Мин. уровень Вкл., мм

450

Мин. уровень Выкл., мм

190

Напорный патрубок, д

2 x Ø50/G2A

Приточный трубопровод

DN 150/DN 100

Удаление воздуха

DN 70

Материал резервуара

Режим работы на насос, %

S3-15

Длина кабеля до прибора управления/штекера, М

5/0

Цвет:

серый/черный
