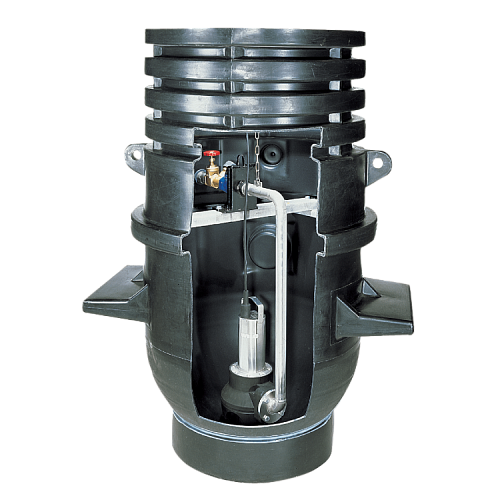

Напорная установка отвода сточной воды Wilo WS 1100 D/Rexa UNI

Артикул: 2506442

0 0 отзывов

959 943.00 руб. / шт

911 945.85 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Готовая к монтажу и защищенная от противодавления синтетическая шахта из полиэтилена для установки в почве в качестве шахтной насосной станции. Оснащена системой трубопроводов и арматурой для соответствующего насоса. Высокая устойчивость формы и прекрасное крепление в грунте благодаря ребрам жесткости. Совместимые насосы: MTC 32, MTC 40, MTS 40, TS 40, TP 50, TP 65, TP 80, FIT V05, PRO V05, PRO V06. Прибор управления на выбор заказчика в качестве дополнительной принадлежности.

Описание серии

Тип

Насосная шахта из синтетического материала для установки в грунт

Применение

Перекачивание содержащих фекалии или предварительно очищенных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

Обозначение

Например:	Wilo-DrainLift WS 1100E/x
WS	Шахтная насосная станция Synthetic
1100	Диаметр шахты в мм
E	E = однонасосная установка D = двухнасосная установка
x	Выбранный тип насоса

Особенности/преимущества продукции

Конструкция, исключающая образование отложений
Высокая прочность благодаря полукруглой форме основания шахты
Для выбора на месте доступны четыре подводящих патрубка
Система трубопроводов из нержавеющей стали в V4A

Материалы

Насосная шахта: PE
Система трубопроводов: нержавеющая сталь
Траверса: нержавеющая сталь
Задвижка: бронза
Шаровой обратный клапан: Серый чугун
Расположенная над водой муфта: Серый чугун
Цепь: нержавеющая сталь

Описание/конструкция

Готовая к монтажу шахта из синтетического материала в качестве станции с одним или двумя насосами для установки под полом, с четырьмя подводящими патрубками Шахта из синтетического материала имеет четыре интегрированных ребра для повышенной защиты от всплытия. Дно шахты имеет полукруглую форму, чтобы минимизировать риск отложений на дне и до максимума увеличить формоустойчивость.

Технические характеристики

Приток: 4x DN 150
Вентиляция: 2x DN 100
Макс. подвижная нагрузка: 5 кН/м² (согл. DIN EN 124, класс 1)
Максимальное давление в напорной линии: 6 бар

Применяемые насосы

Drain TP 50/TP 65

Исполнение с однолопастным или свободновихревым рабочим колесом
Также со взрывозащищенным исполнением в соответствии с ATEX
Доступны однофазные и трехфазные исполнения
Доступно исполнение с подключенным поплавковым выключателем

Rexa FIT

Свободновихревое рабочее колесо
Без взрывозащищенного исполнения
Доступны однофазные и трехфазные исполнения
Доступно исполнение с подключенным поплавковым выключателем

Rexa PRO

Исполнение с однолопастным или свободновихревым рабочим колесом
Серийно со взрывозащищенным исполнением в соответствии с ATEX
Доступны однофазные и трехфазные исполнения

Drain TP 80

Одноканальное рабочее колесо
Серийно со взрывозащищенным исполнением в соответствии с ATEX
Трехфазное исполнение
Только для однонасосных станций!

Drain MTC 32

Насос для отвода сточных вод с внешним режущим механизмом
Доступны исполнения с/без взрывозащищенного исполнения в соответствии с ATEX
Трехфазное исполнение

Drain MTS 40

Насос для отвода сточных вод с внутренним режущим механизмом
Доступны однофазные и трехфазные исполнения
Также со взрывозащищенным исполнением в соответствии с ATEX

Комплект поставки

Насосная шахта с предварительно смонтированной системой трубопроводов
Расположенная над водой муфта
Обратный клапан
Задвижка
Подсоединение для промывки G 1½
Цепь из нержавеющей стали в комплекте с крепежным крюком
Рукоятка для датчика уровня или поплавкового выключателя в комплекте с монтажными принадлежностями
Материал для подсоединения двух приточных труб DN 150 KG
Цепь
Инструкция по монтажу и эксплуатации

Двухнасосные станции всегда поставляются с двойным комплектом арматуры (расположенные над водой муфты, задвижка и т. д.).

Указание! Насос не входит в комплект поставки!

Принадлежности

Удлинитель шахты
Крышка шахты
Зажимные винтовые соединения
Приборы управления
Датчик уровня

Характеристики

Бренд

Wilo

Модель

WS 1100 D/Rexa UNI

Страна производства

Европа

Максимальная температура перекачиваемой жидкости, °С

Вес, кг

145

Вид упаковки

Европоддон

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Высота в упаковке, мм

1980

Ширина без упаковки, мм

1500

Ширина с упаковкой, мм

1500

Вес нетто, кг

145

Высота без упаковки, мм

1820

Длина без упаковки, мм

1500

Длина с упаковкой, мм

1500

Максимальная температура окружающей среды, °C

Минимальная температура окружающей среды, °C

Тип насоса

WS 1100D/TP 65, PRO V06

Габаритные размеры Ширина x Высота x Глубина, мм

1500 x 1820 x 1500

Макс. допустимое давление в напорном трубопроводе p, бар

Макс. уровень включения V, л

200

Общий объем V, л

1240

Напорный патрубок, д

Rp 2½

Приточный трубопровод

DN 150

Удаление воздуха

DN 100

Материал резервуара

Для применения насоса(ов)

Drain TP 65, Rexa PRO V06

Исполнение

Двухнасосная установка для TP 65, STS 65

Мин. остаточный объем воды L, л

160

Цвет:

серый/черный
