Циркуляционный насос Wilo Stratos GIGA B 80/1-13/1,9-R1

Артикул: 2189151,2161535

0 0 отзывов

1 018 043.00 руб. / шт

967 140.85 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Высокоэффективный блочный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронной регулировкой мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением. Насос Stratos GIGA B предназначен для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Тип:

Одноступенчатый низконапорный насос с неразъемным валом блочной конструкции, включая опору на корпусе насоса
Размеры фланцев и корпуса согласно EN 733
фланцы PN 16 с перфорацией согласно EN 1092-2;
Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
скользящее торцовое уплотнение для перекачивания воды до Tмакс. = +140 °C. До T≤ +40 °C допускается примесь гликоля от 20 до 40 % объемной доли. Для водогликолевых смесей с долями гликоля >40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > + 40 °C до макс. +120 °C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцового уплотнения.
Подсоединяемое напряжение 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц

Принадлежности:

консоли для крепления к фундаменту;
Комплекты дифференциальных датчиков давления (DDG) 0-10 В для эксплуатации насоса с видом регулирования Δp-c
IR-монитор;
IR-модуль;
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus;
IF-модуль BACnet;
IF-модуль CAN.

Серийное оснащение:

Панель управления с технологией «красной кнопки»:
- Включение/выключение насоса
- выбор способа регулирования: Δp-c (постоянный перепад давления),ПИД-регулирование, n-постоянный (ручной режим управления);
- Установка заданного значения или числа оборотов
- конфигурация рабочих параметров;
- Квитирование ошибок
Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
- режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы).

Дополнительные функции:

аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами для использования в разветвленном трубопроводе, два настраиваемых реле оповещения для сообщений об эксплуатации или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (KLF) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-накопителем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием.

Описание серии

Тип

Высокоэффективный моноблочный насос с электронно-коммутируемым двигателем и электронной регулировкой частоты вращения с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	Wilo-Stratos GIGA B 40/1-51/4,5
Stratos GIGA	Высокоэффективный насос
B	Блочная конструкция
40	Номинальный диаметр DN фланцевого подсоединения (для Stratos GIGA B: напорная сторона) [мм]
1-51	1 = минимальный устанавливаемый напор [м] 51 = максимальный устанавливаемый напор [м]
4,5	Номинальная мощность электродвигателя P₂ в [кВт]
-xx	Вариант: например, R1 – исполнение без дифференциального датчика давления

Особенности/преимущества продукции

Инновационный высокоэффективный насос для наивысшего общего КПД с основными размерами согласно EN 733
Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
Высокоэффективная, оптимально подходящая к технологии электронно-коммутируемых двигателей гидравлическая часть с оптимизированным КПД и индексом минимальной эффективности (MEI) ≥ 0,7
Диапазон регулирования в три раза больше, чем у обычных электронно-регулируемых насосов
Опциональные интерфейсы для связи с шиной посредством штекерных IF-модулей

Технические характеристики

Индекс минимальной эффективности (MEI) ≥ 0,7
Диапазон температуры перекачиваемой жидкости от -20 °C до +140 °C
Электроподключение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
Класс защиты IP 55
Макс. рабочее давление 16 бар до +120 °C, 13 бар до +140 °C

Материалы

Корпус насоса и фонарь: EN-GJL-250
Рабочее колесо: PPS-GF40
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c для постоянного перепада давления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

«Красная кнопка» и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-S1 с особыми скользящими торцовыми уплотнениями (за отдельную плату)

Принадлежности

1 консоль с крепежным материалом для монтажа на фундаменте;
Монтажное приспособление для скользящего торцового уплотнения.
IR-монитор;
IR-модуль;
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем;
IF-модуль LON для соединения с сетью LONWORKS;
IF-модуль BACnet;
IF-модуль Modbus;
IF-модуль CAN.
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Комплект дифференциальных датчиков давления 0-10 В (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Характеристики

Бренд

Wilo

Модель

Stratos GIGA B 80/1-13/1,9-R1

Вес брутто, кг

Страна производства

Европа

Класс защиты

IP 55

Класс изоляции

Подключение к сети, В/Гц

3~480 В ±10, 50/60 Гц 3~440 В ±10, 50/60 Гц 3~400 В ±10, 50/60 Гц 3~380 В ±10, 50/60 Гц

Вес, кг

Рабочее колесо

PPS-GF40

Вид упаковки

Картон

Диапазон t при макс. t окружающей среды +40 ,°C

-20...+140 (в зависимости от перекачиваемой среды)

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Номинальная мощность электродвигателя P2, Вт

1 900

Помехозащищенность

EN 61800-3

Создаваемые помехи

EN 61800-3

Частота вращения n, об/мин

500 - 2200

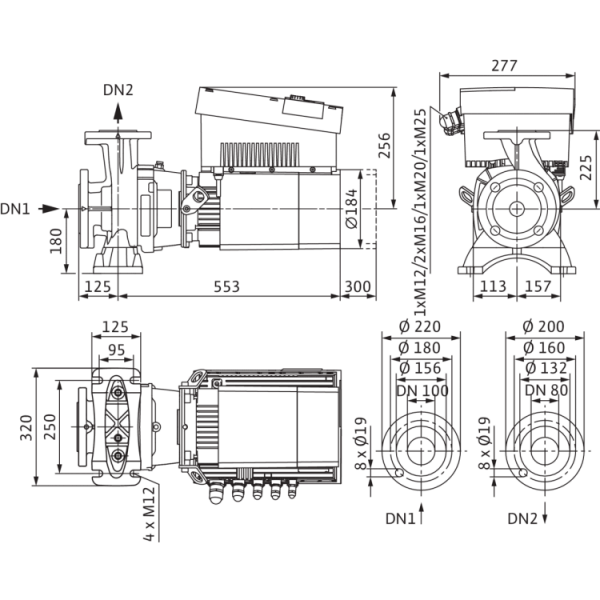

Высота в упаковке, мм

615

Ширина без упаковки, мм

277

Ширина с упаковкой, мм

515

Вес нетто, кг

Высота без упаковки, мм

437

Длина без упаковки, мм

680

Длина с упаковкой, мм

795

Вода систем отопления (согласно VDI 2035)

•

Вал насоса

1.4122

Корпус насоса

EN-GJL-250

Макс. потребляемая мощность P1, кВт

2.5

Индекс минимальной эффективности (MEI)

≥ 0.70

Класс эффективности двигателя

IE5

Максимальная температура окружающей среды, °C

+40

Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)

•

Специальное исполнение для рабочего давления pмакс., бар

Стандартное исполнение для рабочего давления pмакс, бар

16 (до +120) 13 (до +140)

Установка в закрытых помещениях

•

Встроенная полная защита мотора

•

Номинальный ток (прим.) IN 3~400 В, А

4.7

Водогликолевая смесь (при доле гликоля 20-40 об.%)

•

Масляный теплоноситель, °C

Специальное исполнение за дополнительную плату

Охлаждающая и холодная вода

•

Монтаж на консолях

•

Номинальный внутренний диаметр DN

32 - 80

Установка в открытых помещениях

Фланец с отверстием для манометра

R 1/8

Фланцы (по EN 1092-2)

PN 16

Другие скользящие торцевые уплотнения

по запросу

Промежуточный корпус

EN-GJL-250

Рабочее колесо (специальное исполнение)

–

Скользящее торцевое уплотнение

AQ1EGG

Технология мотора

Электронно-коммутируемый мотор

Устройство защитного отключения

•

Тип:

Stratos GIGA B 80/1-13/1,9-R1

Цвет:

Зелено-серебристый
