Циркуляционный насос Wilo TOP-S 80/15 DM PN6 (3~400/230 V)

Артикул: 2165545,2080067

0 0 отзывов

357 985.00 руб. / шт

340 085.75 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

Ручная регулировка мощности с 3 ступенями частоты вращения
Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
теплоизоляционные кожухи.

Описание серии

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Пример:	TOP-S 40/10
TOP-S	Стандартный насос (с резьбовым или с фланцевым соединением)
40/	Номинальный внутренний диаметр для подсоединения
10	Номинальный напор [м] при подаче Q = 0 м³/ч

Особенности/преимущества продукции

Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Ручная регулировка мощности с 3 ступенями частоты вращения
Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

Допустимый диапазон температур: от –20 до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
Класс защиты IP X4D
Резьбовое‐ или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции

Режимы работы

Переключение ступеней частоты вращения

Ручное управление

Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)

Автоматическое управление

Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация

Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
Контрольная лампа направления вращения (только для 3-фазных насосов)
Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

Корпус насоса: Серый чугун
Рабочее колесо: Синтетический материал
Вал: Нержавеющая сталь
Подшипники: металлографит

Комплект поставки

Насос
Теплоизоляция
С уплотнениями для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
Инструкция по монтажу и эксплуатации

Опции

Исполнение для особых напряжений по запросу.

Принадлежности

Резьбовые соединения для резьбового подсоединения
Контрфланцы при фланцевом подсоединении
Компенсаторы
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)

Характеристики

Бренд

Wilo

Модель

TOP-S 80/15 (3~400/230 V, PN 6)

Вес брутто, кг

45.7

Страна производства

Европа

Класс защиты

IP X4D

Класс изоляции

Подключение к сети, В/Гц

3~400/230 В, 50 Гц

Вес, кг

42.1

Материал подшипника

Полностью из графита

Рабочее колесо

Синтетический материал (полипропилен - 50 GF)

Вид упаковки

Картон

Диапазон t при макс. t окружающей среды +40 ,°C

-20 до +110 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Макс. допустимое рабочее давление Pmax, бар

Мин. давление на входе при t жидкости 50/95 /110/130°C, м

9 / 18 / 23 / 0

Свойства упаковки

Транспортировочная упаковка

Защита электродвигателя

Опция – устройство отключения SK 602N/622N

Номинальная мощность электродвигателя P2, Вт

1800

Помехозащищенность

EN 61000-6-2

Резьбовой ввод для кабеля

2x13,5

Создаваемые помехи

EN 61000-6-3

Частота вращения n, об/мин

2450 / 2700 / 2900

Электромагнитная совместимость

EN 61800-3

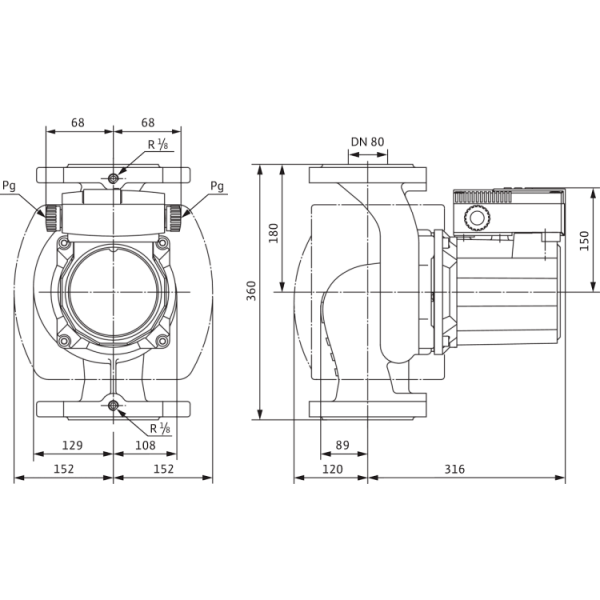

Высота в упаковке, мм

460

Ширина без упаковки, мм

304

Ширина с упаковкой, мм

385

Вес нетто, кг

42.1

Высота без упаковки, мм

436

Длина без упаковки, мм

360

Длина с упаковкой, мм

575

Вода систем отопления (согласно VDI 2035)

•

Водогликолевая смесь (макс. 1:1)

•

Габаритная длина l0, мм

360

Вал насоса

Нержавеющая сталь (X46Cr13)

Корпус насоса

Серый чугун (EN-GJL-250)

Потребляемая мощность P1, Вт

1680 / 2000 / 2400

Ток при 3~400 В I, А

3,25 / 3,63 / 4,85

Номинальный внутренний диаметр фланца

DN 80

Фланец

Фланец PN 6 (рассчитан PN 16 согласно EN 1092-2)

Тип:

TOP-S 80/15

Цвет:

Зелено-черный

Гарантия:

1 год
