Блочный насос Wilo CronoBloc-BL-E 80/220-5,5/4-R1

Артикул: 2159721,2144299,2191448

0 0 отзывов

948 838.00 руб. / шт

901 396.10 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного перепада давления (Δp-c). Насос можно эксплуатировать в режиме работы Δp-c только с внешним дифференциальным датчиком давления (комплект дифференциального датчика давления); его подключение не выполняется на корпусе насоса. Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Конструкция

Одноступенчатый низконапорный центробежный насос
Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
Сильфонное скользящее торцевое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %

Серийное оснащение

Экран насоса для индикации следующих параметров:

способ регулирования Δp-c (постоянный перепад давления), ПИД-регулировка, n-постоянный (Режим управления);
заданное значение (напр., перепад давления или частота вращения);
сообщения об ошибках и предупреждения;
текущие значения (напр., потребляемая мощность, текущее значение датчика);
эксплуатационные данные (напр., количество часов работы, расход энергии);
данные о состоянии (например, состояние реле SSM и SBM);
данные об устройстве (напр., название насоса);
режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы двух насосов).

Однокнопочная панель управления для следующих функций:

Вкл./выкл. насоса
Установка заданного значения или числа оборотов
Выбор режима работы и способа регулирования
конфигурация рабочих параметров;
квитирование ошибок.

Преимущества

Интерфейсы: Управляющий вход «Выкл. по приоритету», аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-накопителем Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
Трехфазный электродвигатель с частотным преобразователем
Встроенная система управления сдвоенными насосами
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
различные режимы работы для систем отопления (HV) или кондиционирования (AC);
Блокировка доступа к насосу
различные панели управления: стандартная/обслуживание

Принадлежности

консоли для крепления к фундаменту;
Комплекты дифференциального датчика давления для способа регулирования Δp-c
IR-монитор
IR-модуль
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus
IF-модуль BACnet
IF-модуль CAN
Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC

Описание серии

Тип

Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	BL-E 40/160-5,5/2-R1
BL-E	Блочный насос с электронным регулированием
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160	Номинальный внутренний диаметр рабочего колеса в мм
5,5	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя
-R1	Исполнение без дифференциального датчика давления

Особенности/преимущества продукции

Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
Простое управление благодаря проверенной технологии «красная кнопка» и дисплею
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)

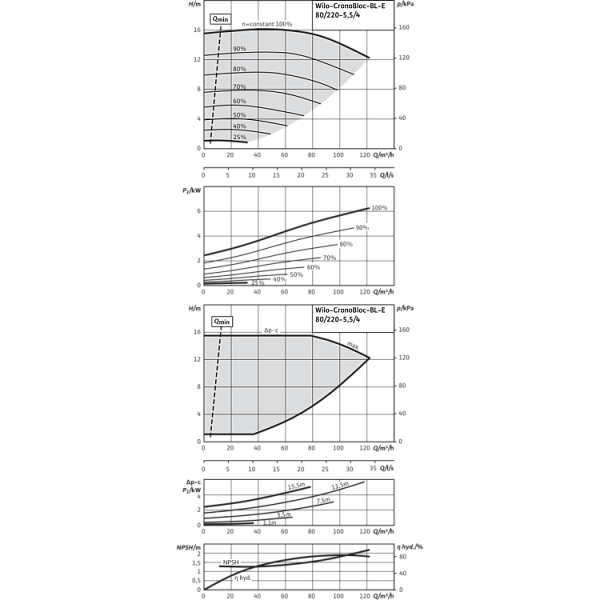

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +140° C
Сетевое подключение
- 3~440 В -5/±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5/±10 %, 50/60 Гц
Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 125
Макс. рабочее давление 16 бар (120 °C)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Фонарь
Муфта
Привод со встроенной электронной системой регулирования частоты вращения

Материалы

Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c для постоянного перепада давления (только с внешним DDG)
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

«Красная кнопка» и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов

Комплект поставки

Насос
Инструкция по установке и эксплуатации

Опции

Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Вариант ...-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)

Принадлежности

Консоли с крепежным материалом для монтажа на фундаменте
IR-монитор, IR-модуль
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
IF-модуль LON для соединения с сетью LONWORKS
IF-модуль BACnet
IF-модуль Modbus
IF-модуль CAN
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Характеристики

Бренд

Wilo

Модель

CronoBloc-BL-E 80/220-5,5/4-R1

Страна производства

Европа

Класс защиты

IP55 IP 55

Класс изоляции

Подключение к сети, В/Гц

3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц 3~440 V ±10, 50/60 Hz3~400 V ±10, 50/60 Hz3~380 V -5/+10, 50/60 Hz

Вес, кг

144

Рабочее колесо

EN-GJL-200

Вид упаковки

Одноразовый поддон

Диапазон t при макс. t окружающей среды +40 ,°C

-20...+140 (в зависимости от перекачиваемой среды)

Изделие

Wilo

Количество на один слой, шт

Количество на поддон, шт

Свойства упаковки

Транспортировочная упаковка

Защита электродвигателя

интегрировано

Номинальная мощность электродвигателя P2, Вт

5 500

Помехозащищенность

EN 61800-3

Создаваемые помехи

EN 61800-3

Высота в упаковке, мм

625

Ширина без упаковки, мм

367

Ширина с упаковкой, мм

800

Вес нетто, кг

144

Высота без упаковки, мм

481

Длина без упаковки, мм

769

Длина с упаковкой, мм

1200

Вода систем отопления (согласно VDI 2035)

•

Вал насоса

1.4122

Корпус насоса

EN-GJL-250

Макс. потребляемая мощность P1, кВт

Индекс минимальной эффективности (MEI)

≥ 0.40

Класс эффективности двигателя

IE4

Максимальная температура окружающей среды, °C

+40

Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)

•

Специальное исполнение для рабочего давления pмакс., бар

Стандартное исполнение для рабочего давления pмакс, бар

13 (до +140) 16 (до +120)

Установка в закрытых помещениях

•

Встроенная полная защита мотора

•

Номинальный ток (прим.) IN 3~400 В, А

10.2

Водогликолевая смесь (при доле гликоля 20-40 об.%)

•

Масляный теплоноситель, °C

Специальное исполнение за дополнительную плату

Охлаждающая и холодная вода

•

Монтаж на консолях

•

Номинальный внутренний диаметр DN

32 - 150

Установка в открытых помещениях

Фланец с отверстием для манометра

R 1/8

Фланцы (по EN 1092-2)

PN 16 (PN25 по запросу)

Другие скользящие торцевые уплотнения

по запросу

Промежуточный корпус

EN-GJL-250

Рабочее колесо (специальное исполнение)

G-CuSn10

Скользящее торцевое уплотнение

AQEGG

Насос с макс. диаметром рабочего колеса для определения MEI

BL80/220-5,5/4

Диапазон частоты вращения, об/мин

750-2900 380-1450

Технология мотора

Асинхронный мотор

Устройство защитного отключения

•

Число полюсов

Номинальный внутренний диаметр DN1

100

Номинальный внутренний диаметр DN2

Тип:

CronoBloc-BL-E 80/220-5,5/4-R1

Цвет:

зеленый
