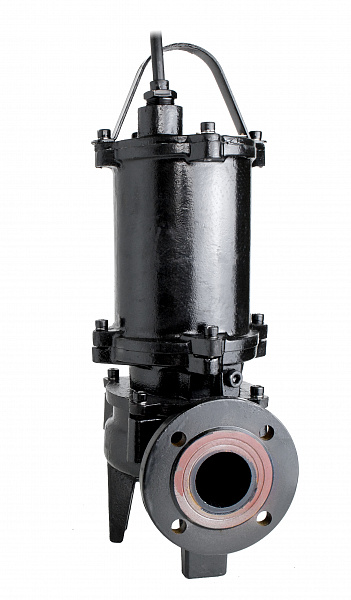

Канализационный насос Wellmix 50WQ15-30-3 (3кВт, 380В, кабель 10м)

Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.

Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.

Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод

Конструкция и материалы

№	Деталь	Материал
1	Крышка двигателя	Чугун
2	Корпус двигателя	Чугун
3	Вал	Сталь 45
4	Торцевое уплотнение двигателя	Графит / кабрид кремния Графит / карбид вольфрама
5	Корпус масляной камеры	Чугун
6	Торцевое уплотнение насоса	Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама
7	Рабочее колеса	Чугун
8	Корпус насоса	Чугун
9	Датчик воды в масле
10	Подшипник вала
11	Электродвигатель
12	Подшипник вала
13	Кабельный ввод

Гидравлические характеристики

Модель	Артикул	P, кВт	Ǫном, м³/ч	Hном, м	Масса, кг	Длина кабеля, м
50WQ15-12-1,1	19089999	1,1	15	12	24	10
50WQ15-16-1,5	19089998	1,5	15	16	27	10
50WQ15-22-2,2	19089997	2,2	15	22	29	10
50WQ15-30-3	19089996	3	15	30	41	10
50WQ25-25-3	19089995	3	25	25	41	10

Габаритные размеры

Модель	D	A	D1	D2	D3	N1-d1	H	H1	H2	H3	h	C
50WQ15-12-1,1	50	215	90	140	110	4-13,5	498	215	50	447	20	65
50WQ15-16-1,5	50	234	90	140	110	4-13,5	506	215	50	458	20	65
50WQ15-22-2,2	50	234	90	140	110	4-13,5	531	215	50	483	20	65
50WQ15-30-3	50	273	90	140	110	4-13,5	578	215	50	516	20	65
50WQ25-25-3	50	265	90	140	110	4-13,5	578	215	50	516	20	65
Модель	E	F	G	J	Ǫ	N2-d2	M	P	R	S	I	BxL
50WQ15-12-1,1	105	55	258	260	310	4-20,0	230	210	90	90	340	700x570
50WQ15-16-1,5	105	55	268	260	310	4-20,0	230	210	98	98	357	700x570
50WQ15-22-2,2	105	55	268	260	310	4-20,0	230	210	98	98	362	700x570
50WQ15-30-3	105	55	293	260	310	4-20,0	230	210	113	113	396	850x700
50WQ25-25-3	105	55	293	260	310	4-20,0	230	210	113	113	396	850x700
