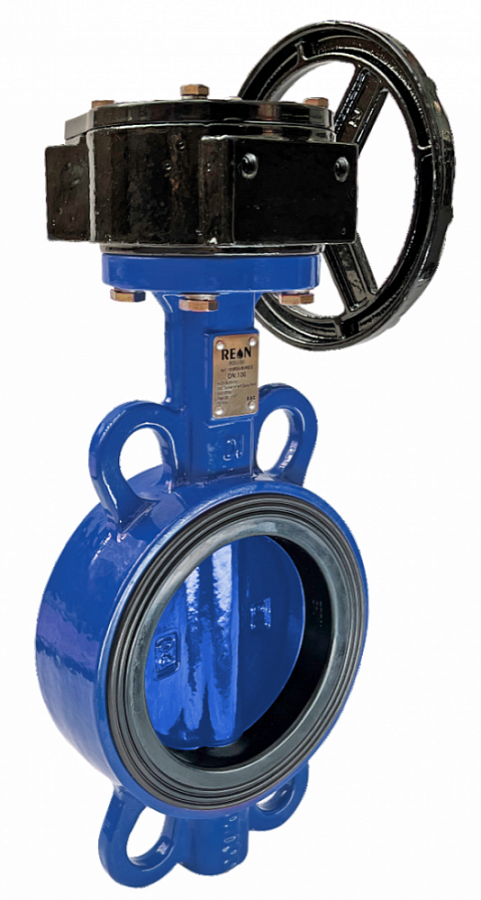

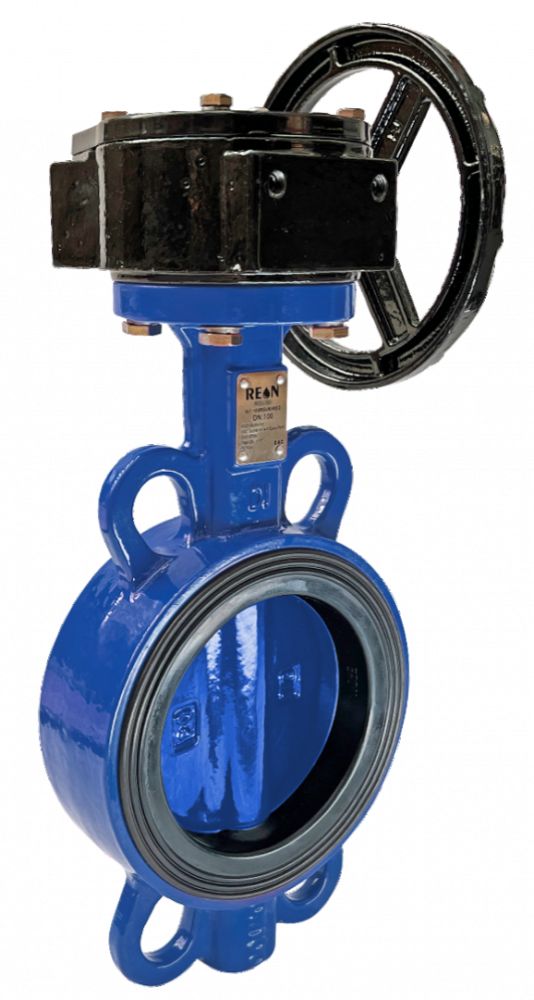

Дисковый поворотный затвор с редуктором REON тип RSV82 DN 300

Артикул: 300RSV82

0 0 отзывов

39 570.00 руб. / шт

35 613.00 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ 1-2 дня

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).

Технические характеристики

1	Номинальный диаметр, DN	40-800 мм
2	Максимальное давление, РN	16 бар
3	Диапазон допустимых температур	От -20˚С до +120˚С
4	Рабочая температура	От -15˚С до +95˚С
5	Максимальная температура	От -15˚С до +120˚С (кратковременно)
6	Тип присоединения	Межфланцевый
7	Класс герметичности	А по ГОСТ 9544-2015
8	Ответные фланцы	Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

Габаритные и присоединительные размеры DN 40-350

Артикул	DN	Верхний фланец	Габаритные и присоединительные размеры, мм													Вес, кг
Артикул	DN	ISO 5211	A	B	ØT	C	L	H	K	P (Ø)*	D	n-d	Е	F	n1-d1	Вес, кг
040RSV82	40	F05	140	70	135	32	32	57	140	9	110	4-18	65	50	4-8	4,50
050RSV82	50	F05	155	80	135	42	32	57	140	9	125	4-18	65	50	4-8	4,65
065RSV82	65	F05	168	86	135	45	32	57	140	9	145	4-18	65	50	4-8	4,75
080RSV82	80	F05	173	95	135	45	32	57	140	9	160	4(8)-18	65	50	4-8	5,35
100RSV82	100	F07	192	113	135	52	32	57	140	11	180	4(8)-18	90	70	4-10	6,55
125RSV82	125	F07	203	123	135	54	32	57	140	14	210	4(8)-18	90	70	4-10	7,40
150RSV82	150	F07	217	142	135	55	32	57	140	14	240	8-18	90	70	4-10	8,70
200RSV82	200	F10	252	179	270	60	45	75	190	17	295	12-22	125	102	4-12	17,10
250RSV82	250	F10	291	208	270	66	45	75	190	22	355	12-26	125	102	4-12	23,65
300RSV82	300	F10	337	240	270	77	45	77	200	22	410	12-26	125	102	4-12	35,15
350RSV82	350	F10	366	262	270	77	45	77	200	22	470	16-26	125	102	4-12	39,75

Материалы конструкции DN 40-350

1	Корпус	Чугун GG25
2	Седловое уплотнение	EPDM
3	Шток	Нержавеющая сталь (AISI416)
4	Диск	Высокопрочный чугун GGG40 с эпоксидным покрытием
5	Редуктор	Высокопрочный чугун GGG40 / сталь 45
6	Подшипник (5 шт)	PTFE
7	Уплотнительное кольцо (2 шт)	NBR

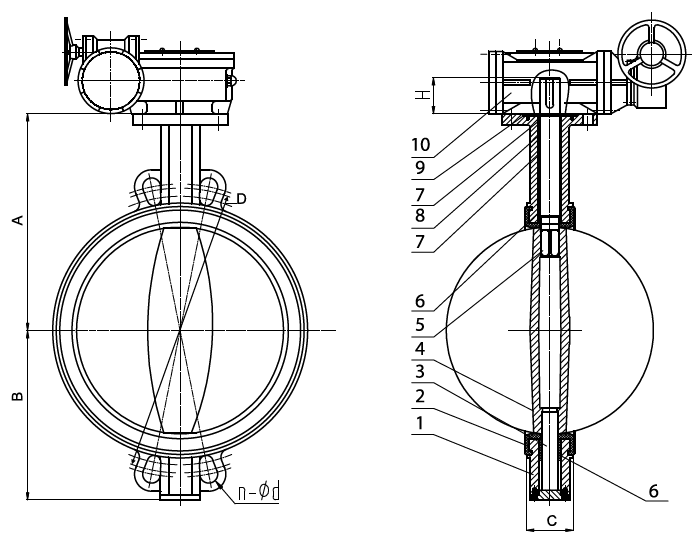

Габаритные и присоединительные размеры DN 400-800

Артикул	DN	Верхний фланец	Габаритные и присоединительные размеры, мм										Вес, кг
Артикул	DN	ISO 5211	A	B	C	H	P (Ø)*	D	n-d1	Е	F	n1-d1
400RSV82	400	F14	400	304	86	52	37,95	525	16-30	175	140	4-18	72.8
450RSV82	450	F14	411	337	105	52	42,86	585	20-30	175	140	4-18	84
500RSV82	500	F14	460	368	130	52	45,72	650	20-33	175	140	4-18	108
600RSV82	600	F16	523	428	151	64	63,98	770	20-36	210	165	4-22	167
700RSV82	700	F25	560	510	163	64	63,35	840	24-36	300	254	8-18	263
800RSV82	800	F25	635	585	188	70	63,35	950	24-39	300	254	8-18	330

Материалы конструкции DN 400-800

1	Корпус	Высокопрочный чугун GGG40
2	Седловое уплотнение	EPDM
3	Нижний вал	Нержавеющая сталь SS420
4	Диск	Высокопрочный чугун GGG40 с эпоксидным покрытием
5	Верхний вал	Нержавеющая сталь SS420
6	Длинный подшипник (2шт)	PTFE
7	Короткий подшипник (2шт)	PTFE
8	Уплотнительное кольцо (2шт)	NBR
9	Стопорная прижимная пластина	Нержавеющая сталь SS304
10	Редуктор	Высокопрочный чугун GGG40 / сталь 45

Размеры шпонки
DN	n-b
400	1-10
450	1-12
500	1-14
600	1-16
700	2-18
800	2-18

Диаграмма зависимости «Температура-Давление»

ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
2. При установке дисковых поворотных затворов прокладки не используются.
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
