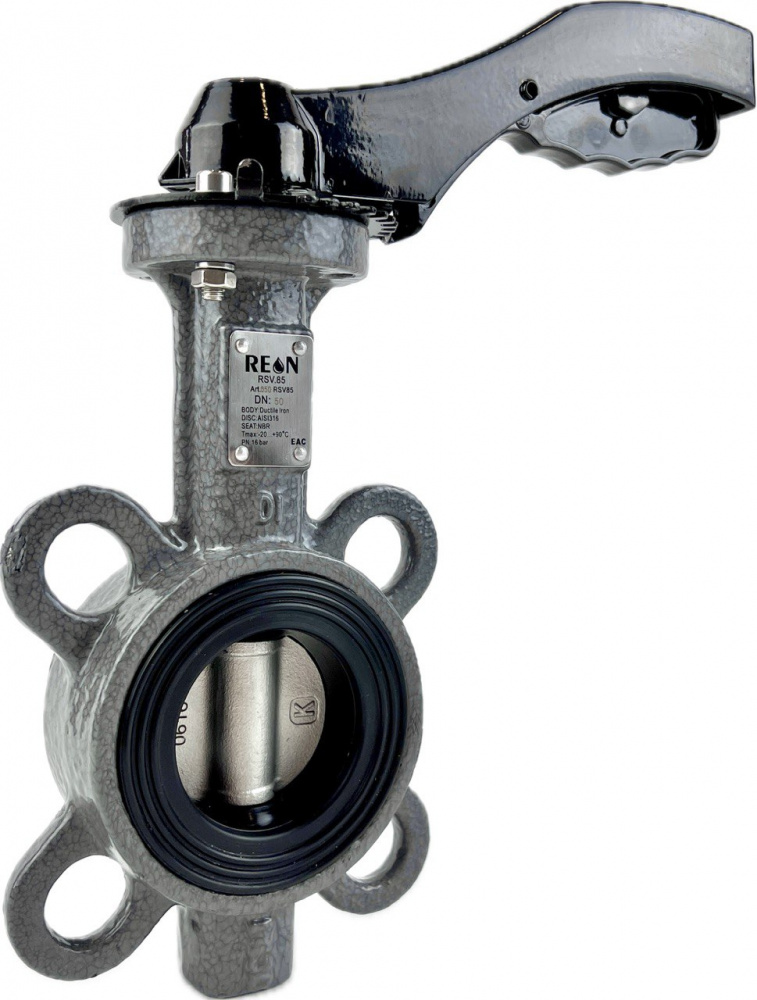

Дисковый поворотный затвор с алюминиевой рукояткой REON тип RSV85, DN 40

Артикул: 040RSV85

0 0 отзывов

5 564.00 руб. / шт

5 007.60 руб. / шт

при оформлении

Нашли дешевле?

Поставляется под заказ 7-10 дней

Заказать

Описание

Характеристики

Доставка

Оплата

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.

Область применения

Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.), масляной, жировой и бензольной среда

Технические характеристики

1	Номинальный диаметр, DN	40-300 мм
2	Максимальное давление, РN	16 бар
3	Диапазон допустимых температур	От -20˚С до +90˚С
4	Рабочая температура	От -20˚С до +70˚С
5	Максимальная температура	+90˚С (кратковременно)
6	Тип присоединения	Межфланцевый
7	Класс герметичности	А (по ГОСТ 9544-2015)
8	Ответные фланцы	Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

Габаритные и присоединительные размеры

Артикул	DN	Верхний фланец	Габаритные и присоединительные размеры, мм										Вес, кг
Артикул	DN	ISO 5211	A	B	C	H	P	D	n-d	E	F	n1-d1	Вес, кг
040RSV85	40	F05	103	57	33	15	9	110	4-18	65	50	4-8	1,65
050RSV85	50	F05	132	73	43	25	9	125	4-18	65	50	4-8	2,6
065RSV85	65	F05	139	88	46	25	9	145	4-18	65	50	4-8	3,1
080RSV85	80	F05	154	95	46	25	9	160	4(8)-18	65	50	4-8	3,65
100RSV85	100	F07	168	108	52	28	11	180	4(8)-18	90	70	4-10	5,25
125RSV85	125	F07	183	128	56	28	14	210	4(8)-18	90	70	4-10	7,7
150RSV85	150	F07	197	143	56	28	14	240	4(8)-23	90	70	4-10	9,05
200RSV85	200	F10	237	175	60	35	17	295	4(8)-23	125	102	4-12	14,8
250RSV85	250	F10	268	208	68	45	22	355	12-26	125	102	4-12	19,0
300RSV85	300	F10	305	238	78	45	22	410	12-26	125	102	4-12	32,1

Материалы конструкции DN 40-200

1	Корпус	Высокопрочный чугун GGG40
2	Седловое уплотнение	NBR
3	Шток	Нержавеющая сталь (AISI410)
4	Диск	Нержавеющая сталь (AISI316)
5	Подшипник (4 шт)	PTFE
6	Уплотнительное кольцо (2шт)	EPDM
7	Рукоятка	Алюминий

Диаграмма зависимости «Температура-Давление»

ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).

Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).

Положение на трубопроводе и процесс установки

Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
2. При установке дисковых поворотных затворов прокладки не используются.
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
